WPCF3200B分体式超声波物位计
-

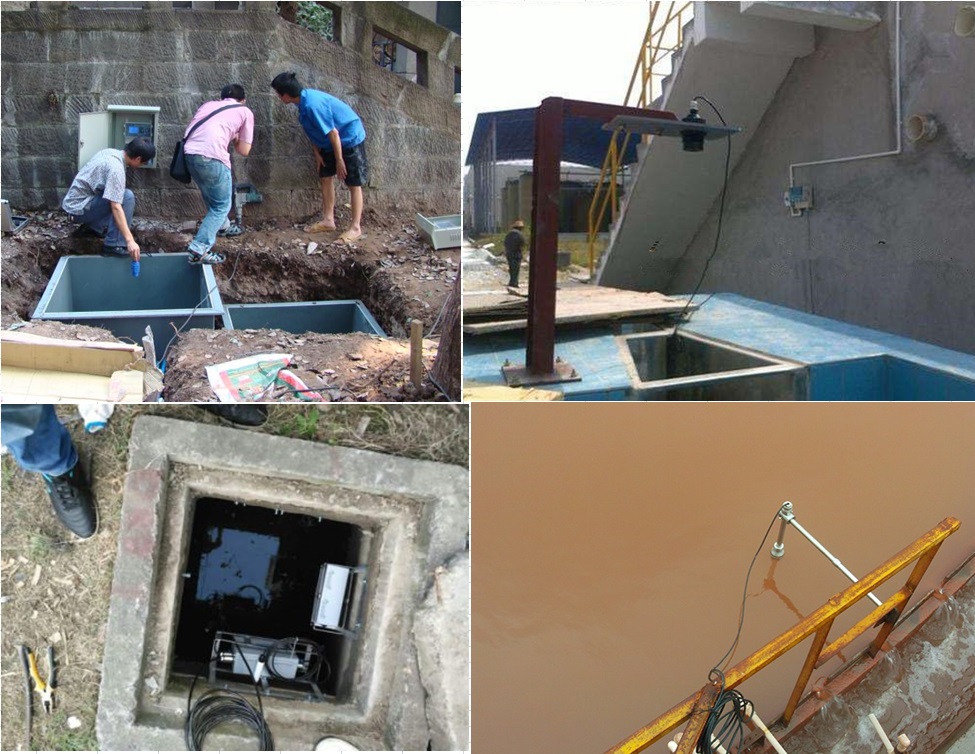

WPCF300B分体式超声物位计安装、维护、标定简单，可根据现场安装条件选择支架安装或法兰安装。可广泛应用于化工、电力、冶金、石油、水处理等行业的各种物位测量。可实现对具用强腐蚀性的酸液、碱液或粘稠的、混浊的，或含有杂质的液体的物位测量，可实现矿石、 粮食、及固体颗粒等固体料位的测量。
产品特点
l 测量范围：0.25~30m
l 测量精度：0.2%、0.5%
l 显 示： LCD显示
l 数字输出：RS485接口、ModBUS协议或定制
l 模拟输出：4～20mA
l 开 关 量：4路AC2 20V/3A
l 环境温度：-20℃～+85℃
l 安装方式：螺纹（法兰）或固定孔（支架）
l 压力范围： ±0.1MPa
l 声波束角： 5°（3db）、 8°（3db）
技术参数
l 测量范围：0.25~30m
l 测量精度：0.2%、0.5%
l 显 示： LCD显示
l 数字输出：RS485接口、ModBUS协议或定制
l 模拟输出：4～20mA
l 开 关 量：4路AC2 20V/3A
l 环境温度：-20℃～+85℃
l 安装方式：螺纹（法兰）或固定孔（支架）
l 压力范围： ±0.1MPa
l 声波束角： 5°（3db）、 8°（3db）
技术参数
| 量程（m） | 0.25~30m | ||
| 输出信号（mA) | 4～20（1～5V）二线制 | ||
| 通讯方式 | Hart协议、RS485协议 | ||
| 开 关 量： | 2~4路AC220V/3A | ||
| 精度 | 0.2 | 0.5 | |
| 最小分辨率 | 1mm | ||
| 工作电压（Vdc) | +12～+36（标定值为+24) | ||
| 工作温度（℃） | -20～+85 | ||
| 声波束角： | 5°（3db）、 8°（3db） | ||
| 响应时间(1～90%)ms | ≤1 | ||
| 过程压力 | ±0.1MPa | ||
| 壳体材料 | 铝合金、ABS、PVC、PTFE | ||
| 电器接口 | M20×1.5 | ||
| 过程连接 | G2”螺纹安装；法兰安装（可选）；支架安装（可选） | ||
| 防爆等级 | ExiaIICT6 | ||
| 防护等级 | IP65 | ||
| WPCF300B | 说明 | |||||||
| 量程 | 04 | 0-4m | ||||||
| 06 | 0-6m | |||||||
| 08 | 0-8m | |||||||
| 10 | 0-10m | |||||||
| 12 | 0-12m | |||||||
| 20 | 0-20m | |||||||
| 外壳材质 | P | 塑料 | ||||||
| G | 铸铝外壳 | |||||||
| 探头材质 | S | ABS & PVC朔料 | ||||||
| F | PTFE聚四氟乙烯 | |||||||
| Q | 其他 | |||||||
| 过程连接 | 1 | G1½螺纹连接 | ||||||
| 2 | G2 螺纹连接 | |||||||
| 3 | DN50 法兰 | |||||||
| 4 | DN65法兰 | |||||||
| 5 | 其他 | |||||||
| 信号输出 | 1 | 4-20mA ，2个继电器输出 | ||||||
| 2 | 4-20mA +RS485 协议 ，2个继电器输出 | |||||||
| 3 | 其他 | |||||||
| 防爆等级 | 1 | 不防爆 | ||||||
| 2 | 防爆EXDIIBT6 | |||||||
| 3 | 本安防爆ExiaIICT6 | |||||||
| 供电电源 | D | DC24V | ||||||
| A | AC220V | |||||||
| WPCF300B | 08 | G | F | 1 | 1 | 1 | A | 举例 |
