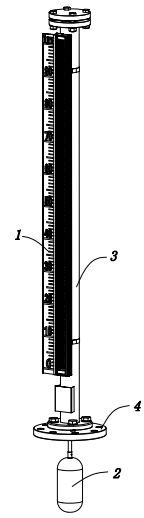

顶装磁翻板液位计
-

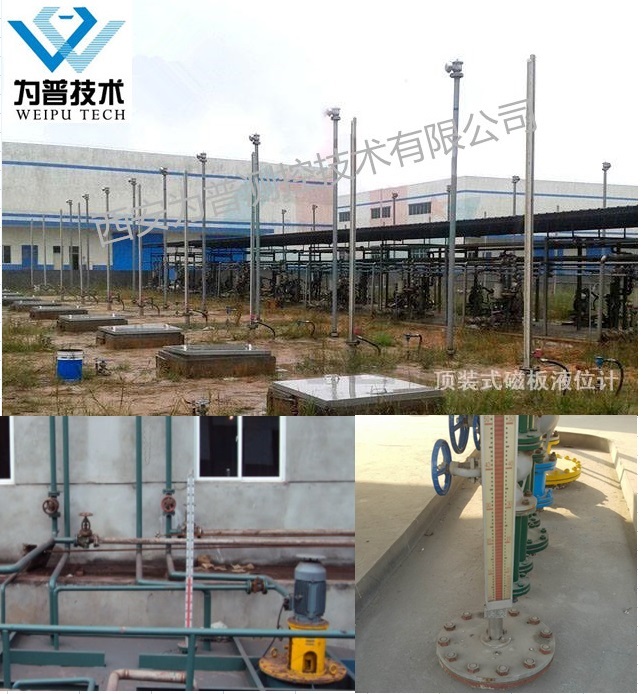

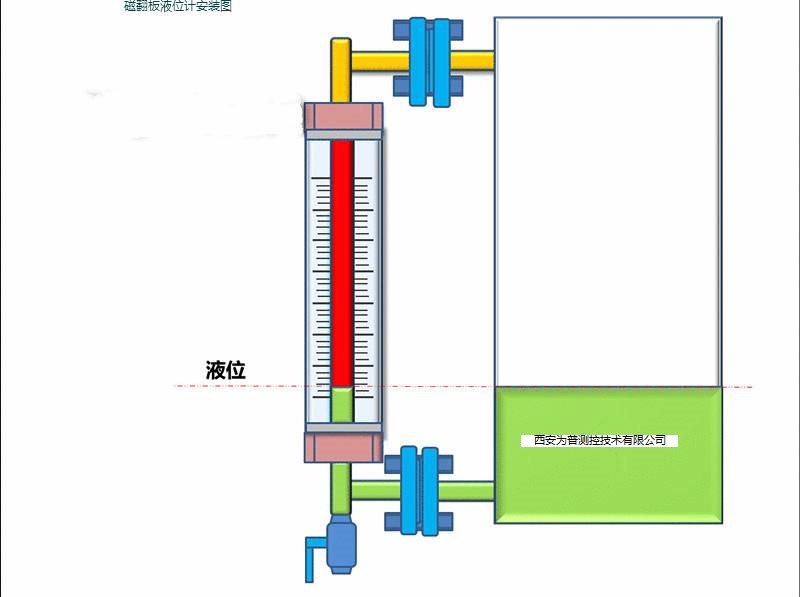

顶装式磁翻板液位计是根据用户需要在地下容器和容器顶部开孔要求而开发的磁翻板液位计， 跟内装型液位相比，具有价格便宜、能适用于易燃易爆、有毒、强腐蚀性和挥发性的环境中工作，是顶装式磁翻板液位计的特殊型、具有安全可靠、观察方便、液位指示清晰等特点，广泛应用于油库、 地下储罐、槽等容器及食品、化工、化肥等行业上，同时在该液位计上配上有关的配件，还具有报警和控 制信号输出功能。
产品特点
1、 在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式液位计
2、 适用于粘度较大的液体介质
3、 显示器的观察方向可任意改变
技术参数
测量范围：200~15000mm
测量精度：±10mm
腔体材质：SS304、SS316、HC、304+PTFE、316L+PTFE、PP等
工作压力：≦32MPa
工作温度：≤450℃
介质比重：≥0.45g/cm3
| UHZ- | 磁性液位计 | |||||||||||
| 代码 | 结构形式 | |||||||||||
| A | 侧装式（标准型） | |||||||||||
| B | 顶装式 | |||||||||||
| 代码 | 结构形式 | |||||||||||
| 00 | 标准型 | 05 | 液化气型 | |||||||||
| 01 | 高压型（压力＞2.5mPa） | 06 | 食品型 | |||||||||
| 02 | 低温型 | 07 | 防腐性 | |||||||||
| 03 | 高温型（T＞150℃） | 08 | 内浮子侧装型 | |||||||||
| 04 | 夹套加热式 | |||||||||||
| 代码 | 输出 | |||||||||||
| N | 无输出 | |||||||||||
| P（X） | 继电器数量 | |||||||||||
| B | 4-20mA输出 | |||||||||||
| C | 4-20mA输出+两个继电器输出 | |||||||||||
| 代码 | 测量范围（侧装式为两侧法兰中心距） | |||||||||||
| （）mm | ||||||||||||
| 代码 | 液位计材质 | |||||||||||
| S | 304不锈钢 | |||||||||||
| L | 316L | |||||||||||
| P | UPVC | |||||||||||
| A | ABS | |||||||||||
| T | 不锈钢内衬四氟 | |||||||||||
| 代码 | 测量密度 | |||||||||||
| （）单位g/cm³ | ||||||||||||
| 代码 | 法兰尺寸： | |||||||||||
| 1 | 标准型为GB DN25 PN1.6 | |||||||||||
| 2 | 其他（注明） | |||||||||||
| 代码 | 防爆形式 | |||||||||||
| N | 不防爆 | |||||||||||
| d | 隔离防爆 | |||||||||||
| i | 本安防爆 | |||||||||||
| 代码 | 排污阀 | |||||||||||
| Ｎ | 不带排污阀 | |||||||||||
| V | 带排污阀 | |||||||||||
| UHZ- | A | 00 | B | （2000） | S | （1） | 1 | N | Ｖ | 举例 | ||
选用须知
1、 防腐型公称压力≤1.0MPa。
2、 液位计有一定盲区，故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时，标尺刻度零位已迁移 到实际值)。
3、 液位计测量范围不超过5米，否则影响液位计的稳定可靠、牢度等。
4、 安装连接法兰，本液位计出厂的常用突面尺寸参考(HG21592-97)制造。
安装使用和维护
1、顶装式磁翻板液位计护导管和主体导管必须保持垂直。
2、连杆不能弯曲，必须挺直插入。
