EYB432平膜压力变送器
-
EYB432平膜型压力变送器采用进口带不锈钢隔离膜片的高精度、高稳定性力敏芯片，经激光调阻和一定的信号处理，输出工业标准的4～20mA或0～10mA信号。
该变送器广泛用于石油、化工、冶金、电力、环保等领域对腐蚀性气体、液体、蒸汽的表压、绝压的精确测量。
仪表特点：
测量范围宽：0～10KPa～100MPa
精度高：优于0.1%FS
稳定性好：优于0.1%FS/年
抗干扰设计，适用恶劣环境
防腐性好：316L不锈钢或陶瓷
本安防爆
技术参数：
测量范围宽：0～10KPa～100MPa
精度高：优于0.1%FS
稳定性好：优于0.1%FS/年
抗干扰设计，适用恶劣环境
防腐性好：316L不锈钢或陶瓷
本安防爆
技术参数：
| 量程 | KPa | 0～10、100、500、800、1000 | |
| MPa | 0～2、100 | ||
| 压力形式 | 表压、绝压 | ||
| 输出信号（mA) | 4～20（1～5V）二线制 | ||
| 0～10（0～5V）三线制 | |||
| 精度 | 0.1 | 0.2 | |
|
非线性 迟滞性（%FS） 重复性 |
≤0.1 | ≤0.2 | |
| 零点漂移(%FS/4h) | ≤0.1 | ≤0.2 | |
|
零点及灵敏度 温度漂移(%FS/℃) |
≤0.01 | ≤0.02 | |
| 长期稳定性(%FS/年） | ≤±0.1；≤±0.3 | ||
| 工作电压（V) | +12～+36（标定值为+24) | ||
| 工作温度（℃） | -20～+85 | ||
| 过载能力（%) | 300 | ||
| 负载电阻（Ω) | R=(U-12.5)/0.02-Rd其中：U为电源电压，Rd为电缆内阻 | ||
| 响应时间(10～90%)ms | ≤1 | ||
| 测量介质 | 与316L兼容的腐蚀性介质 | ||
| 膜片材料 | 316L或陶瓷 | ||
| 壳体材料 | 1Cr18Ni9Ti | ||

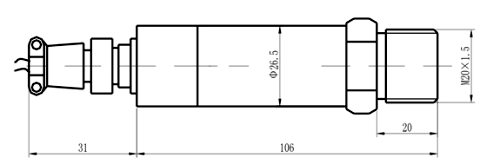

| 接口 | M20x1.5或用户自定 | ||
| 防爆等级 | Exia II CT6 | ||
| 防护等级 | IP67 | ||
|
EYB432 |
EYB432平膜型压力变送器 | ||||||||||||
| 代号 | 压力类型 | ||||||||||||
| A | 绝对压力 | ||||||||||||
| G | 表压（相对于大气压测量） 可省略 | ||||||||||||
| 代号 | 测量范围 | ||||||||||||
| 1 | 0～10KPa | ||||||||||||
| 2 | 0～35KPa | ||||||||||||
| 3 | 0～100KPa | ||||||||||||
| 4 | 0～250KPa | ||||||||||||
| 5 | 0～1.0Mpa | ||||||||||||
| 6 | 0～3.5Mpa | ||||||||||||
| 7 | 0～10Mpa | ||||||||||||
| 8 | 0～40Mpa | ||||||||||||
| 9 | 0～100Mpa | ||||||||||||
| 0 | 其他（需备注） | ||||||||||||
| 代号 | 输出功能 | ||||||||||||
| Ａ | 4～20mA二线制 | ||||||||||||
| V | 0～5V 三线制 | ||||||||||||
| 代号 | 精度等级 | ||||||||||||
| 1 | ±0.1% | ||||||||||||
| 2 | ±0.25% | ||||||||||||
| 代号 | 管道接口 | ||||||||||||
| J1 | M20×1.5 外螺纹 | ||||||||||||
| J2 | G1/2 外螺纹 | ||||||||||||
| J3 | 其他（需备注） | ||||||||||||
| 代号 | 防爆形式 | ||||||||||||
| N | 无 | ||||||||||||
| I | 本安 | ||||||||||||
| d | 隔爆 | ||||||||||||
| EYB432 | G | 5 | A | 1 | J1 | N | （选型举例） | ||||||
