EYB3351差压/压力变送器
-
电容式差压/压力变送器，压力或差压将使传感器电容值发生变化，产生的模拟信号经A/D 转换后，变为数字信号送到微处理器，经过微处理器运算处理后输出一个数字信号，经D/A 转换后送到电流控制电路，转化为4~20mA 模拟电流信号输出。
用于压力、液位、流量的测量。应用于石油、化工、冶金、电力、水文等工业过程现场。
仪表特点：
1. 用于压力、液位、流量的测量
2. 模拟精度±0.075%~±0.2%F.S
3. 支持向现场总线与基本现场控制技术的升级
4. 量程比：100:1
5. 本安防爆
技术参数：
性能指标：（参考条件：零基量程、硅油、316L不锈钢膜片、量程比1:1、数字微调值等于量程设定点值）
1. 用于压力、液位、流量的测量
2. 模拟精度±0.075%~±0.2%F.S
3. 支持向现场总线与基本现场控制技术的升级
4. 量程比：100:1
5. 本安防爆
技术参数：
性能指标：（参考条件：零基量程、硅油、316L不锈钢膜片、量程比1:1、数字微调值等于量程设定点值）
|
l 精度： ±0.075~0.2% l 环境温度影响 零点：±0.01%/55℃量程：±0.05%/55℃ l 静压影响（差压变送器） 1、零点误差（可在静压下消除） 静压从0～13.7MPa，±0.1%/6.9MPa 静压超过13.7MPa， ±0.2%/6.9MPa 2、量程误差±0.1%/6.9MPa l 稳定性 12个月，±0.01%FS，在温度变化28℃，静压最大为6.9MPa，量程1:1条件下。 l 安装位置影响 零点最多漂移250pa，可修正掉，无量程影响。 l 综合性能（基于参考精度、环境温度、静压影响等综合误差） 在变送器1:1量程，28℃温度变化，6.9MPa静压下小于±0.01%。 l 振动影响（微量程除外） 在管道安装过程条件相关的任意轴向上进行15至2000Hz测试小于±0.01%FS l 电源影响小于0.005%/V l 射频干扰影响 20至1000MHz,1米条件下，±0.1%FS l 绝缘强度及反向保护 正、负接线端子与壳体之间50HZ,.100Vpp历时一分钟无飞弧现象。反接24VDC无损坏。 l 供电电压 12V～45VDC（标准为24VDC，无负载可工作于12VDC) |

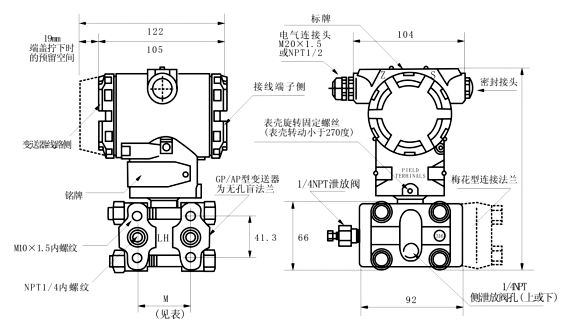

l 使用温度-20℃～+80℃ l 贮藏温度-40℃～+104℃相对湿度O～100% l 物理性能 重量：约3.9kg（标准配置，不带安装附件） 高度：190mm 电缆穿线孔M2Oxl.5或NPT1/2 l 引压连接 1、引压孔1/4NpT内锥管螺纹 2、引压螺钉：M10xl.5，间距41.3mm l 法兰液位型（详见附表法兰及规格尺寸） l 隔离膜片 316L、哈氏合金C-276、蒙乃尔、袒 l 气/排液阀 316L、哈氏合金C-276或蒙乃尔可选 l 传感器连接O型环 丁晴橡胶密封圈、聚四氟密封圈、金属密封圈 l 电子壳体及涂层 低铜铝合金、阳极氧化、喷涂聚氨脂 l 传感器灌充液 硅油、氟油 l 表盖及显示盒 10mm钢化玻璃、丁睛橡胶或密封 l 总体防护性能符合：IP67（相关参数） l 隔爆、本安认证 本安型“i”符合GB3836.1-2000 GB3836.4-2000 防爆等级：EXiaIICT6 隔爆型“d”符合GB3836.1-2000 GB3836.2-2000 l 防爆等级：EXdIICT5 |
| EYB3351 | EYB3351差压/压力变送器 | |||||||||||||||||||
| 代号 | 压力类型 | |||||||||||||||||||
| DR | 微差压变送器 | |||||||||||||||||||
| DP | 差压变送器 | |||||||||||||||||||
| HP | 高静压差压变送器 | |||||||||||||||||||
| AP | 绝对压力变送器 | |||||||||||||||||||
| GP | 压力变送器 | |||||||||||||||||||
| LT | 法兰式液位变送器 | |||||||||||||||||||
| 1 | 0-50～500Pa | |||||||||||||||||||
| 2 | 0-0.1～1.5KPa | |||||||||||||||||||
| 3 | 0-1～6KPa | |||||||||||||||||||
| 4 | 0-6～40KPa | |||||||||||||||||||
| 5 | 0-40～250JPa | |||||||||||||||||||
| 6 | 0-0.16～1Mpa | |||||||||||||||||||
| 7 | 0-0.4～2.5Mpa | |||||||||||||||||||
| 8 | 0-1.6～10Mpa | |||||||||||||||||||
| 9 | 0-4～25Mpa | |||||||||||||||||||
| 0 | 0-0～40Mpa | |||||||||||||||||||
| 代号 | 输出功能 | |||||||||||||||||||
| N | 普通模拟型（输出：4～20mA） | |||||||||||||||||||
| S | 标准智能型（输出：4～20mA带HART总线协议） | |||||||||||||||||||
|
|
代 号 |
结构材料 | ||||||||||||||||||
| 法兰接头 | 排气/排液阀 | 隔离阴片 | 灌充液体 | |||||||||||||||||
| J1 | 316不锈钢 | 316不锈钢 | 316不锈钢 |
硅 油 |
||||||||||||||||
| J2 | 316不锈钢 | 316不锈钢 | 哈氏C-276 | |||||||||||||||||
| J3 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | |||||||||||||||||
| J4 | 316不锈钢 | 316不锈钢 | 怛 | |||||||||||||||||
| 代号 | 静压MPa | |||||||||||||||||||
| A | 1 | |||||||||||||||||||
| B | 4 | |||||||||||||||||||
| C | 10 | |||||||||||||||||||
| E | 25 | |||||||||||||||||||
| F | 32 | |||||||||||||||||||
| 代号 | 精度 | |||||||||||||||||||
| 01 | 0.075%F3 | |||||||||||||||||||
| 02 | 0.2%F3 | |||||||||||||||||||
| 代号 | 电气连接 | |||||||||||||||||||
| L1 | M20*1.5内螺纹 | |||||||||||||||||||
| L2 | 1/2NPT内螺纹 | |||||||||||||||||||
| 代号 | 附加功能 | |||||||||||||||||||
| M1 | 0-100%线性指示表头 | |||||||||||||||||||
| M2 | LBD数码显示表头 | |||||||||||||||||||
| M3 | LCD液晶显示表头 | |||||||||||||||||||
| B | 万能安装支架 | |||||||||||||||||||
| D0 | 泄放阀在压力室中部 | |||||||||||||||||||
| D1 | 例面泄放阀在压力室上部 | |||||||||||||||||||
| D2 | 例面泄放阀在压力室下部 | |||||||||||||||||||
| C0 | 1/2-14MPT输管内螺纹接头 | |||||||||||||||||||
| C1 | M20*1.5 T型引压接头 | |||||||||||||||||||
| d | 防爆型 EXd II CRS | |||||||||||||||||||
| I | 本安型 EXia II C74 | |||||||||||||||||||
| EYB3351 | DP | 2 | S | J1 | A | 02 | L1 | M3 | (选型举例） | |||||||||||
