EYB430高温小型压力变送器
-
EYB430蓝宝石高温小型压力变送器采用进口硅—蓝宝石半导体敏感元件制造的压力传感器和变送器，具有高精度、高稳定性，并硅—蓝宝石半导体敏感元件无p-n漂移、对温度变化不敏感。产品具有精度高、稳定性好、操作方便等特点。

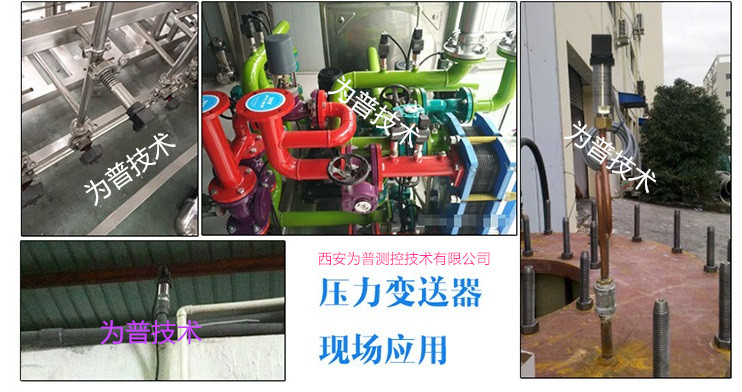

该变送器广泛用于化工、冶金、电力、食品等领域对腐蚀性气体、液体、蒸汽的表压、绝压的精确测量。
仪表特点：
1.抗电磁干扰设计，适合恶劣使用环境
2.温度测量范围宽，温度误差极小
3.兼容防浪涌电压，极性反向保护
4.防腐性强：钛—蓝宝石膜片
5.本安防爆
技术参数：
1.抗电磁干扰设计，适合恶劣使用环境
2.温度测量范围宽，温度误差极小
3.兼容防浪涌电压，极性反向保护
4.防腐性强：钛—蓝宝石膜片
5.本安防爆
技术参数：
| 量程 | KPa | 0～5、100、500、800、1000 | |
| MPa | 0～1、2、10……100 | ||
| 压力形式 | 表压、绝压 | ||
| 通讯方式 | Hart协议 | ||
| 输出信号（mA) | 4～20二线制 | ||
| 精度度等级 | 0.1 | 0.2 | |
| 非线性/迟滞性（%FS）/重复性 | ≤0.1 | ≤0.2 | |
| 零点及灵敏度温度漂移(%FS/℃) | ≤0.005 | ≤0.01 | |
| 长期稳定性(%FS/年） | ≤0.1；≤0.2 | ||
| 工作电压（V) | +12～+36（标定值为+24) | ||
| 工作温度（℃） | -60～+200 | ||
| 过载能力（%) | 300 | ||
| 寿命 | ＞lx108次压力循环（25℃) | ||
| 负载电阻（Ω) | R=(U-12.5)/0.02-Rd其中：U为电源电压，Rd为电缆内阻 | ||
| 响应时间(10～90%)ms | ≤1 | ||
| 测量介质 | 与316兼容的腐蚀性介质 | ||
| 膜片材料 | 钛—蓝宝石膜片 | ||
| 壳体材料 | ICr18Ni9Ti和铝合金 | ||
| 接口 | M20xl.5或用户自定 | ||
| 防爆等级 | ExiaII CT6 | ||
| 防护等级 | IP67 | ||
|
EYB430 |
EYB430高温小型压力变送器 | ||||||||||||||
| 代号 | 压力类型 | ||||||||||||||
| A | 绝对压力 | ||||||||||||||
| G | 表压（相对于大气压测量） 可省略 | ||||||||||||||
| 代号 | 测量范围 | ||||||||||||||
| 1 | 0～5KPa | ||||||||||||||
| 2 | 0～35KPa | ||||||||||||||
| 3 | 0～100KPa | ||||||||||||||
| 4 | 0～250KPa | ||||||||||||||
| 5 | 0～1.0Mpa | ||||||||||||||
| 6 | 0～3.5Mpa | ||||||||||||||
| 7 | 0～10Mpa | ||||||||||||||
| 8 | 0～40Mpa | ||||||||||||||
| 9 | 0～100Mpa | ||||||||||||||
| 0 | 其他（需备注） | ||||||||||||||
| 代号 | 输出功能 | ||||||||||||||
| Ａ | 4～20mA | ||||||||||||||
| H | 4～20mA ，HART通讯协议 | ||||||||||||||
| 代号 | 精度等级 | ||||||||||||||
| 1 | ±0.1% | ||||||||||||||
| 2 | ±0.25% | ||||||||||||||
| 代号 | 管道接口 | ||||||||||||||
| J1 | M20×1.5 外螺纹 | ||||||||||||||
| J2 | G1/2 外螺纹 | ||||||||||||||
| J3 | 其他（需备注） | ||||||||||||||
| 代号 | 防爆形式 | ||||||||||||||
| N | 无 | ||||||||||||||
| I | 本安 | ||||||||||||||
| d | 隔爆 | ||||||||||||||
| 代号 | 显示类型 | ||||||||||||||
| N | 无显示（可省略） | ||||||||||||||
| M1 | 带LCD显示表 | ||||||||||||||
| EYB430 | G | 5 | A | 1 | J1 | N | M1 | （选型举例） | |||||||
