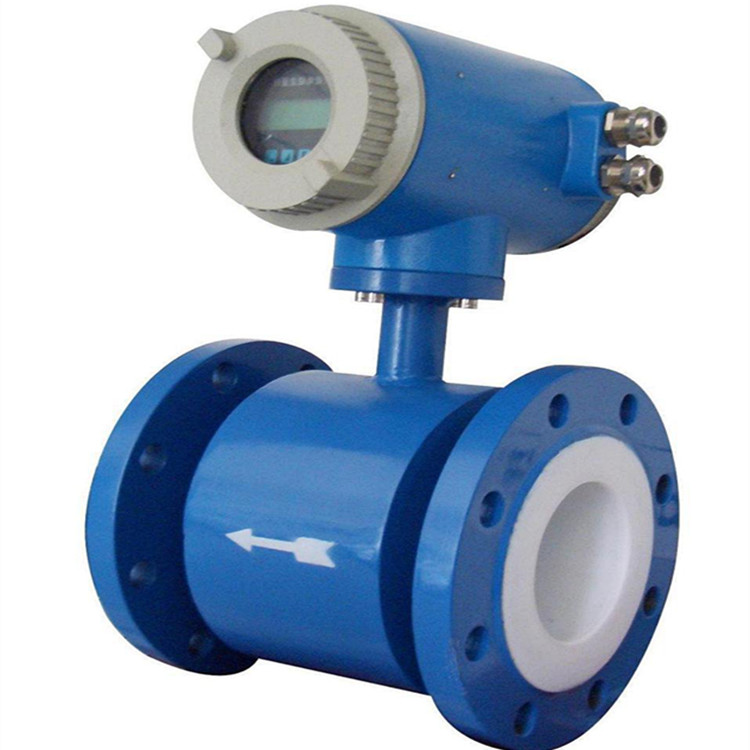

LDG电磁流量计
-
LDG一体（分体）式电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量导电率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品、市政、水利建设、河流疏浚等领域的流量计量。
仪表特点：
1 测量不受流体密度、粘度、温度、压力和导电率变化的影响。
2. 测量管内无阻流部件，无压损，直管段要求低。对浆液测量有独特的适应性。
3. 合理选用电极和衬里材料，即具有良好的耐腐蚀性和耐磨损性。
4. 抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1。
5. 超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
6. 在现场可根据用户实际需要在线修改量程。
7. 具有RS485、 RS232、Hart等数字通讯信号输出（选配）。
8. 具有自检与自诊断功能。
技术参数：
仪表选型：
1.选型注意事项：
a)适用流量范围的确定
仪表口径的选择是根据流量范围确定。一般选择在流量信号较强而仪表又能长期稳定工作的场合，根据流速--流量对照表(表3)再参考实际的工况条件选择您的仪表口径，推荐流速在1-3m/s范围内。
b)衬里和电极的选择
衬里、电极选择参照表4、表5。
c)压力及使用情况
选择工况压力、安装形式、外壳防护等级、防爆要求、输出配置等使用情况和条件。一体型适用于现场好的室内，分体型适用于传感器使用环境恶劣、 管道震动较大被测介质温度介质较高的场合。
2.型号及代码
表2

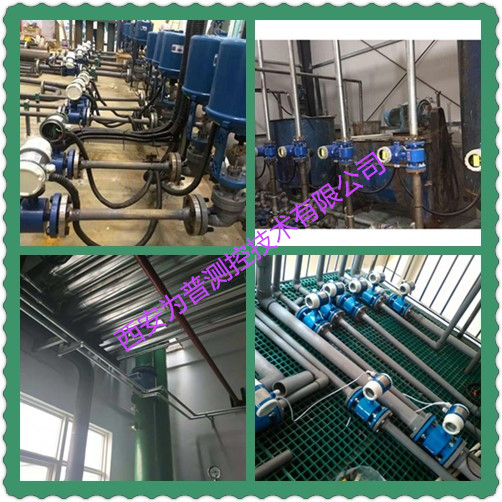

实用案例：

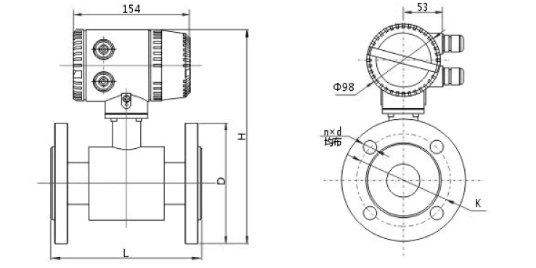

外形结构：
1 测量不受流体密度、粘度、温度、压力和导电率变化的影响。
2. 测量管内无阻流部件，无压损，直管段要求低。对浆液测量有独特的适应性。
3. 合理选用电极和衬里材料，即具有良好的耐腐蚀性和耐磨损性。
4. 抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1。
5. 超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
6. 在现场可根据用户实际需要在线修改量程。
7. 具有RS485、 RS232、Hart等数字通讯信号输出（选配）。
8. 具有自检与自诊断功能。
技术参数：
| 执行标准 | 电磁流量计（JJG1033-2007） |
|
公称通经（mm） （特殊规格可定制） |
管道式四氟衬里：DN10-DN600 |
| 管道式橡胶衬里：DN40-DN2000 | |
| 流动方向 | 正，反，净流量 |
| 量程比 | 150:1 |
| 重复性误差 | 测量值的±0.1% |
| 精度等级 | 0.5级，1.0级 |
| 被测介质温度 | 常规橡胶衬里：-20～+60℃ |
| 高温橡胶衬里：-20～+90℃ | |
| 聚四氟乙烯衬里：-30～+120℃ | |
| 高温型四氟衬里：-20～+160℃ | |
|
额定工作压力 （高压可定制） |
DN10～DN25≤4.0MPa |
| DN32～DN150≤1.6MPa | |
| DN200～DN600≤1.0MPa | |
| DN700～DN2000≤0.6MPa | |
| 流速范围 | 0.1-15m/s |
| 电导率范围 | 被测流体电导率≥5μs/cm |
| 信号输出 | 4～20mA（负载电阻0～750Ω），脉冲/频率，控制电平 |
| 通讯输出 | RS485，MODBUS协议，HART协议，Profibus-DP协议 |
| 供电电源 | 220VAC,允差15%或24VDC,纹波≤5% |
| 要求直管段长度 | 上游≥5DN，下游≥2DN |
| 连接方式 | 流量计与配管之间均采用法兰连接，法兰符合国际：GB/T9113.1-2000 |
| 防爆等级 | Exd[ia]IICT5 |
| 防护等级 | IP65，特殊订制最高可达IP68 |
| 环境温度 | -25～+60℃ |
| 相对湿度 | 5%～95% |
| 消耗总功率 | 小于20W |
仪表选型：
1.选型注意事项：
a)适用流量范围的确定
仪表口径的选择是根据流量范围确定。一般选择在流量信号较强而仪表又能长期稳定工作的场合，根据流速--流量对照表(表3)再参考实际的工况条件选择您的仪表口径，推荐流速在1-3m/s范围内。
b)衬里和电极的选择
衬里、电极选择参照表4、表5。
c)压力及使用情况
选择工况压力、安装形式、外壳防护等级、防爆要求、输出配置等使用情况和条件。一体型适用于现场好的室内，分体型适用于传感器使用环境恶劣、 管道震动较大被测介质温度介质较高的场合。
2.型号及代码
表2
| 型号 | 说明 | ||||||||||
| LDG— | □ | □ | -□ | □ | /□ | /□ | □ | □ | □ | □ | |
| 公称通径 | 10-2000mm | ||||||||||
| 转换器类型 | Y | 一体型 | |||||||||
| F | 分体型 | ||||||||||
| D | 低功耗 | ||||||||||
| 衬里材料 | 1 | 氯丁橡胶（CR） | |||||||||
| 2 | 聚氨酯橡胶（PU） | ||||||||||
| 3 | 聚四氟乙烯（F4或PTFE） | ||||||||||
| 4 | 特氟龙（F46/FEP） | ||||||||||
| 电极材料 | 1 | 316L不锈钢 | |||||||||
| 2 | 钛合金 | ||||||||||
| 3 | 哈氏合金-B | ||||||||||
| 4 | 哈氏合金-C | ||||||||||
| 5 | 钽合金 | ||||||||||
| 6 | 铂铱合金 | ||||||||||
| 7 | 碳化钨 | ||||||||||
| 压力等级 | P1 | 0.6Mpa | |||||||||
| P2 | 1.0Mpa | ||||||||||
| P3 | 1.6Mpa | ||||||||||
| P4-n | 其他 | ||||||||||
| 信号输出 | 1 | 4-20mA | |||||||||
| 2 | 脉冲 | ||||||||||
| 3 | 4-20mA带RS485 | ||||||||||
| 4 | 4-20mA带HART | ||||||||||
| 供电电源 | A | 220VAC | |||||||||
| D | 24VDC | ||||||||||
| 防爆等级 | 0 | 无 | |||||||||
| 1 | EXd II BT6 防爆 | ||||||||||
| 2 | Exia II CT5本安 | ||||||||||
| 防护等级 | 1 | IP65 | |||||||||
| 2 | IP67 | ||||||||||
| 3 | IP68 | ||||||||||
| 接地方式 | 0 | 无 | |||||||||
| 1 | 接地环 | ||||||||||
| 2 | 接地电极 | ||||||||||
实用案例：
外形结构：
仪表特点：
1 测量不受流体密度、粘度、温度、压力和导电率变化的影响。
2. 测量管内无阻流部件，无压损，直管段要求低。对浆液测量有独特的适应性。
3. 合理选用电极和衬里材料，即具有良好的耐腐蚀性和耐磨损性。
4. 抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1。
5. 超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
6. 在现场可根据用户实际需要在线修改量程。
7. 具有RS485、 RS232、Hart等数字通讯信号输出（选配）。
8. 具有自检与自诊断功能。
技术参数：
1 测量不受流体密度、粘度、温度、压力和导电率变化的影响。
2. 测量管内无阻流部件，无压损，直管段要求低。对浆液测量有独特的适应性。
3. 合理选用电极和衬里材料，即具有良好的耐腐蚀性和耐磨损性。
4. 抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1。
5. 超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
6. 在现场可根据用户实际需要在线修改量程。
7. 具有RS485、 RS232、Hart等数字通讯信号输出（选配）。
8. 具有自检与自诊断功能。
技术参数：
| 执行标准 | 电磁流量计（JJG1033-2007） |
|
公称通经（mm） （特殊规格可定制） |
管道式四氟衬里：DN10-DN600 |
| 管道式橡胶衬里：DN40-DN2000 | |
| 流动方向 | 正，反，净流量 |
| 量程比 | 150:1 |
| 重复性误差 | 测量值的±0.1% |
| 精度等级 | 0.5级，1.0级 |
| 被测介质温度 | 常规橡胶衬里：-20～+60℃ |
| 高温橡胶衬里：-20～+90℃ | |
| 聚四氟乙烯衬里：-30～+120℃ | |
| 高温型四氟衬里：-20～+160℃ | |
|
额定工作压力 （高压可定制） |
DN10～DN25≤4.0MPa |
| DN32～DN150≤1.6MPa | |
| DN200～DN600≤1.0MPa | |
| DN700～DN2000≤0.6MPa | |
| 流速范围 | 0.1-15m/s |
| 电导率范围 | 被测流体电导率≥5μs/cm |
| 信号输出 | 4～20mA（负载电阻0～750Ω），脉冲/频率，控制电平 |
| 通讯输出 | RS485，MODBUS协议，HART协议，Profibus-DP协议 |
| 供电电源 | 220VAC,允差15%或24VDC,纹波≤5% |
| 要求直管段长度 | 上游≥5DN，下游≥2DN |
| 连接方式 | 流量计与配管之间均采用法兰连接，法兰符合国际：GB/T9113.1-2000 |
| 防爆等级 | Exd[ia]IICT5 |
| 防护等级 | IP65，特殊订制最高可达IP68 |
| 环境温度 | -25～+60℃ |
| 相对湿度 | 5%～95% |
| 消耗总功率 | 小于20W |
1.选型注意事项：
a)适用流量范围的确定
仪表口径的选择是根据流量范围确定。一般选择在流量信号较强而仪表又能长期稳定工作的场合，根据流速--流量对照表(表3)再参考实际的工况条件选择您的仪表口径，推荐流速在1-3m/s范围内。
b)衬里和电极的选择
衬里、电极选择参照表4、表5。
c)压力及使用情况
选择工况压力、安装形式、外壳防护等级、防爆要求、输出配置等使用情况和条件。一体型适用于现场好的室内，分体型适用于传感器使用环境恶劣、 管道震动较大被测介质温度介质较高的场合。
2.型号及代码
表2
a)适用流量范围的确定
仪表口径的选择是根据流量范围确定。一般选择在流量信号较强而仪表又能长期稳定工作的场合，根据流速--流量对照表(表3)再参考实际的工况条件选择您的仪表口径，推荐流速在1-3m/s范围内。
b)衬里和电极的选择
衬里、电极选择参照表4、表5。
c)压力及使用情况
选择工况压力、安装形式、外壳防护等级、防爆要求、输出配置等使用情况和条件。一体型适用于现场好的室内，分体型适用于传感器使用环境恶劣、 管道震动较大被测介质温度介质较高的场合。
2.型号及代码
表2
| 型号 | 说明 | ||||||||||
| LDG— | □ | □ | -□ | □ | /□ | /□ | □ | □ | □ | □ | |
| 公称通径 | 10-2000mm | ||||||||||
| 转换器类型 | Y | 一体型 | |||||||||
| F | 分体型 | ||||||||||
| D | 低功耗 | ||||||||||
| 衬里材料 | 1 | 氯丁橡胶（CR） | |||||||||
| 2 | 聚氨酯橡胶（PU） | ||||||||||
| 3 | 聚四氟乙烯（F4或PTFE） | ||||||||||
| 4 | 特氟龙（F46/FEP） | ||||||||||
| 电极材料 | 1 | 316L不锈钢 | |||||||||
| 2 | 钛合金 | ||||||||||
| 3 | 哈氏合金-B | ||||||||||
| 4 | 哈氏合金-C | ||||||||||
| 5 | 钽合金 | ||||||||||
| 6 | 铂铱合金 | ||||||||||
| 7 | 碳化钨 | ||||||||||
| 压力等级 | P1 | 0.6Mpa | |||||||||
| P2 | 1.0Mpa | ||||||||||
| P3 | 1.6Mpa | ||||||||||
| P4-n | 其他 | ||||||||||
| 信号输出 | 1 | 4-20mA | |||||||||
| 2 | 脉冲 | ||||||||||
| 3 | 4-20mA带RS485 | ||||||||||
| 4 | 4-20mA带HART | ||||||||||
| 供电电源 | A | 220VAC | |||||||||
| D | 24VDC | ||||||||||
| 防爆等级 | 0 | 无 | |||||||||
| 1 | EXd II BT6 防爆 | ||||||||||
| 2 | Exia II CT5本安 | ||||||||||
| 防护等级 | 1 | IP65 | |||||||||
| 2 | IP67 | ||||||||||
| 3 | IP68 | ||||||||||
| 接地方式 | 0 | 无 | |||||||||
| 1 | 接地环 | ||||||||||
| 2 | 接地电极 | ||||||||||
