LZ型金属转子流量计
-
LZ型金属管浮子流量计是采用可变面积式测量原理，用于连续测量封闭管道中的液体和气体的体积流量。金属管浮子流量计具有结构坚固可靠、使用温度范围广、精度高，能使用多种场合的流量测量等特点。流量计主要由三部分组成：1、测量管体；2、锥形浮子；3、指示器。浮子的位移量与流量的大小成比例，通过磁耦合系统，将浮子位移量传给指示器指示流量的大小。也可配装不同的转换器，将流量值转换成4-20mA信号，实现远距离显示、记录、积算和控制等功能。

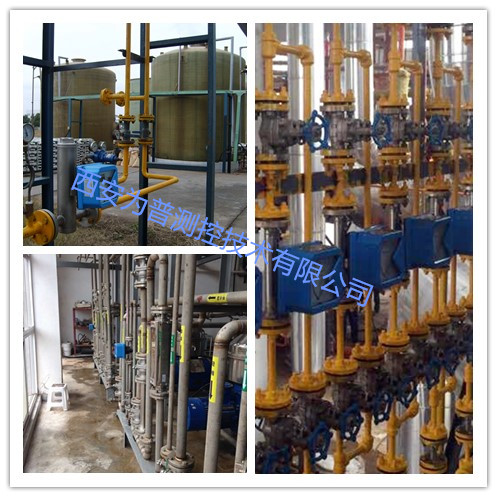

广泛用于国防、化工、石油、冶金、电力、环保、医药和轻工业等部门的液体、气体流量测量。
仪表特点：
1.适用介质：液体、气体、蒸汽
2.不适用介质：浆液及高粘度液体
3.测量下限低，可测微小流量
4.结构简单，坚固可靠
5.可衬里，制成防腐性流量计
6.极高的测量重复性
技术参数：
1.适用介质：液体、气体、蒸汽
2.不适用介质：浆液及高粘度液体
3.测量下限低，可测微小流量
4.结构简单，坚固可靠
5.可衬里，制成防腐性流量计
6.极高的测量重复性
技术参数：

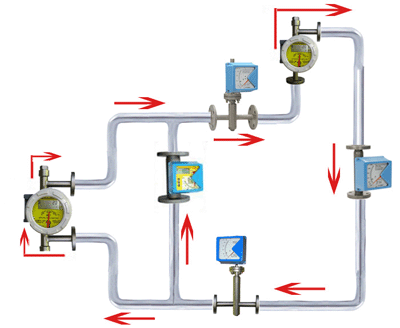

| 测量范围 | 水：2.5～100000L/h |
| 空气：0.07～3000m³/h | |
| 量程比 | 10:1（DN≤100mm） |
| 5:1 （DN≤100mm） | |
| 精度等级 | 标准型1.5级，特殊订货可达1.0级 |
| 最大工作压力 | DN15、DN25、DN40、DN50～4.0MPa |
| DN80、DN100、DN150～1.6MPa | |
| 介质温度 | 普通型：-40℃～100℃ |
| 高温型：-80℃～250℃ | |
| 内衬F46氟塑料：-40℃～+80℃，内衬PFTE-40℃～+120℃ | |
| 环境温度 | 指针式：-40℃～+65℃ |
| 智能型：-25℃～+65℃ | |
| 连接方式 | 法兰连接、螺纹连接、卡箍连接 |
| 电气接口 | M20×1.5（特殊要求可做） |
| 防护等级 | IP65 |
| 防爆等级 | 本安：ExibIICT4(配LB987S安全栅) 隔爆：ExdIIBT4 |
| 介质粘度 | DN15≤5Mpa.s DN25～150≤5Mpa.s |
| 工作电源 | 3.6V锂电池1节，可使用一年 |
| +24VDC，纹波≤5% | |
| 测量管材质 | 304不锈钢 316不锈钢，304或316L不锈钢内衬FTFE或F46 |
| 浮子材质 | 304或316（不锈钢）；FTFE或F46 |
| 型号 | 说明 | ||||||||
| LZ- | □ | -□ | □ | /□ | /□ | /□ | /□ | /□ | |
| 转换器类型 | A | 指针型转换器，无远传输出 | |||||||
| B | 指针型转换器，24VDC供电，输出4-20mA | ||||||||
| C | 液晶屏显示转换器，自带锂电池供电 | ||||||||
| D | 液晶屏显示转换器，24VDC供电，输出4-20mA | ||||||||
| 公称通径 | 15 | 15mm | |||||||
| 25 | 25mm | ||||||||
| 40 | 40mm | ||||||||
| 50 | 50mm | ||||||||
| 80 | 80mm | ||||||||
| 100 | 100mm | ||||||||
| 150 | 150mm | ||||||||
| 工作号 | 请参照表2选取适用的测量范围对应的工作号 | ||||||||
| 测量介质 | L | 液体 | |||||||
| G | 气体 | ||||||||
| 仪表材质 | 1 | 304不锈钢 | |||||||
| 2 | 316不锈钢 | ||||||||
| 3 | 304不锈钢外壳，聚四氟乙烯衬里 | ||||||||
| 4 | 特殊材质 | ||||||||
| 结构形式 | E | 垂直安装型 | |||||||
| F | 水平安装型 | ||||||||
| 附加结构 | 1 | 标准结构型 | |||||||
| 2 | 带保温夹套型 | ||||||||
| 3 | 带气体阻尼型 | ||||||||
| 4 | 高温型（上限250℃） | ||||||||
| 5 | 高压型 | ||||||||
| 防爆等级 | N | 不防爆 | |||||||
| A | 本安防爆：ExibⅡCT4 | ||||||||
| E | 隔爆：ExdⅡBT4 | ||||||||

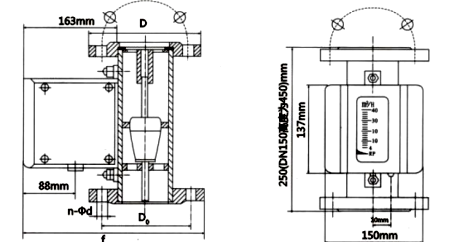

1. 垂直安装型外形及安装尺寸

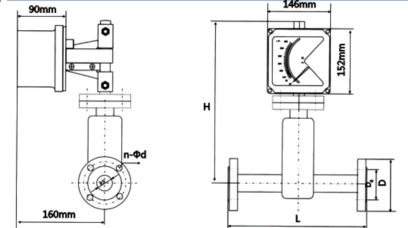

2. 水平安装型外形及安装尺寸
| 公称通径（mm） | 仪表耐压 | D。 | D | F | n-φd |
| DN15 | 4.0 | 65 | 95 | 224 | 4-φ14 |
| DN 25 | 4.0 | 85 | 115 | 256 | 4-φ14 |
| DN 40 | 4.0 | 110 | 150 | 266 | 4-φ18 |
| DN 50 | 4.0 | 125 | 160 | 285 | 4-φ18 |
| DN 80 | 1.6 | 160 | 195 | 306 | 8-φ18 |
| DN 100 | 1.6 | 180 | 215 | 336 | 8-φ18 |
| DN 150 | 1.6 | 240 | 280 | 366 | 8-φ18 |
| 通径DN（mm） | 耐压（MPa） | D。 | D | H | L | n-φd |
| 15 | 4.0 | 65 | 95 | 385 | 250 | 4-φ14 |
| 25 | 4.0 | 85 | 115 | 395 | 250 | 4-φ14 |
| 40 | 4.0 | 110 | 150 | 465 | 300 | 4-φ18 |
| 50 | 4.0 | 125 | 160 | 460 | 300 | 4-φ18 |
| 80 | 1.6 | 160 | 195 | 445 | 400 | 8-φ18 |
| 100 | 1.6 | 180 | 215 | 435 | 400 | 8-φ18 |
