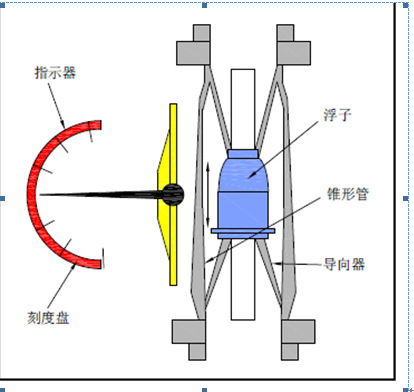

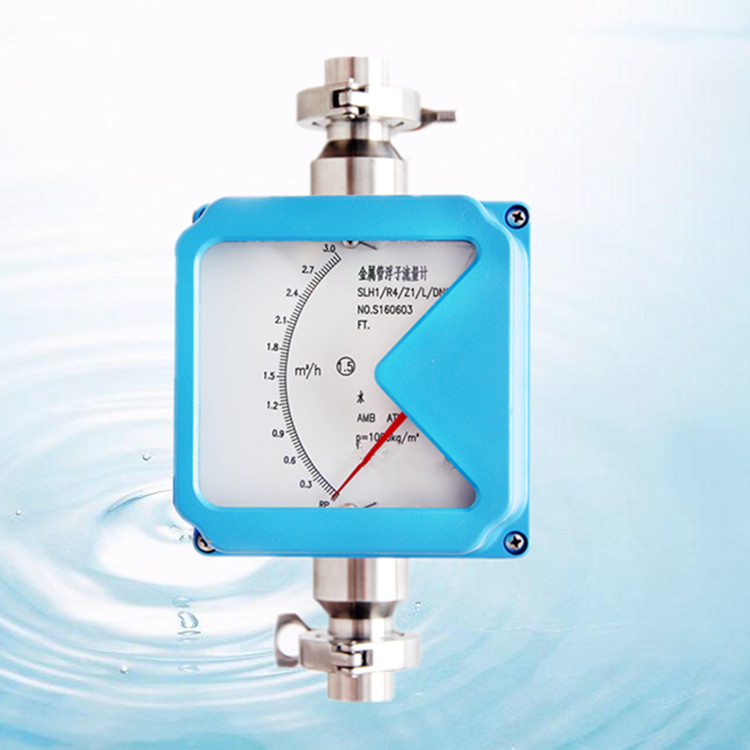

金属转子流量计是适用于测量液体、气体的金属结构的流量仪表。采用变面积式测量原理，测量部件由一个锥形测量管和浮子组成，浮子能在锥形测量管中自由的上下移动，改变管道中的流通面积，随着流量大小的变化浮子在测量管中的垂直位置也发生相应的变化，通过磁传递系统将浮子的位置传递到指示器的刻度盘上，显示与记录流量值的大小。
仪表特点：
1、全金属结构，适用于高温、高压合强腐蚀性介质
2、可带数据恢复，数据被封及掉电保护功能
3、对于直管段要求不高
4、双行大液晶屏幕显示，自带背光
5、可同时显示瞬时流量和累计流量
6、较宽的量程比10：1，特殊型20：1
7、适用于小口径和低流速介质流量的检测
技术参数：
测量范围:水（20℃）1-200000 l／h
空气（20℃，0．1013MPa）0．03－4000m3／h
参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度： 标准型1．5级 特殊型1．0级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1．6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：可达400℃
介质粘度：DN15: <5mPa.s(F15.1-F15.3)
<30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
环境温度：液晶型－30℃－+85℃
指针型－40℃－+120℃
连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20＊1．5
供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC）
交流型：85－265VAC 50HZ
电池型：3．6V@4AH镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出（100mA@30VDC内部阻抗100欧）
特殊型：继电器输出（触点容量5A@250VAC）
脉冲输出：累积脉冲输出，间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65
防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6
| 型号 | 说明 | ||||||||
| LZ- | □ | -□ | □ | /□ | /□ | /□ | /□ | /□ | |
| 转换器类型 | A | 指针型转换器，无远传输出 | |||||||
| B | 指针型转换器，24VDC供电，输出4-20mA | ||||||||
| C | 液晶屏显示转换器，自带锂电池供电 | ||||||||
| D | 液晶屏显示转换器，24VDC供电，输出4-20mA | ||||||||
| 公称通径 | 15 | 15mm | |||||||
| 25 | 25mm | ||||||||
| 40 | 40mm | ||||||||
| 50 | 50mm | ||||||||
| 80 | 80mm | ||||||||
| 100 | 100mm | ||||||||
| 150 | 150mm | ||||||||
| 工作号 | 请参照表2选取适用的测量范围对应的工作号 | ||||||||
| 测量介质 | L | 液体 | |||||||
| G | 气体 | ||||||||
| 仪表材质 | 1 | 304不锈钢 | |||||||
| 2 | 316不锈钢 | ||||||||
| 3 | 304不锈钢外壳，聚四氟乙烯衬里 | ||||||||
| 4 | 特殊材质 | ||||||||
| 结构形式 | E | 垂直安装型 | |||||||
| F | 水平安装型 | ||||||||
| 附加结构 | 1 | 标准结构型 | |||||||
| 2 | 带保温夹套型 | ||||||||
| 3 | 带气体阻尼型 | ||||||||
| 4 | 高温型（上限250℃） | ||||||||
| 5 | 高压型 | ||||||||
| 防爆等级 | N | 不防爆 | |||||||
| A | 本安防爆：ExibⅡCT4 | ||||||||
| E | 隔爆：ExdⅡBT4 | ||||||||
