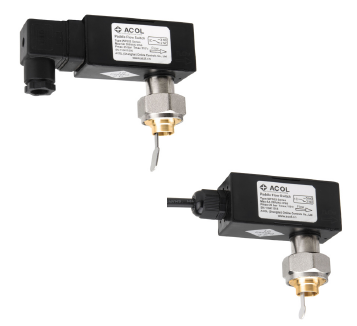

WPS22系列挡板式流量开关
-
气液两用型，可广泛应用于工业自动化/机械设备/空气压缩工业
/制冷及空调领域,工业场合具体应用在水冷焊机、激光设备冷却系
统、真空镀膜机、电炉、多晶硅铸锭炉等。水流开关磁体不在流动
的水道里，可用于污水系统中且能正常工作。
仪表特点：
1、挡板式流量开关具有极小的压力损失，良好的重复性，抗污能力，通过旋钮实现精确的开关设定。
技术参数：
△电压： 无状态指示灯时，最大电压可达
250V，有状态指示灯时，电压为
24VDC±10%
△最大电流： 5A
△接线方式： DIN 43650A接头/直接附线可选
△输出： SPDT微动开关,两线/三线输出可
选，并可选配带状态指示灯
△耐压： 25bar（可定制更高的承压）
△平均压力损失： 0.01bar（流量最大时）
△工作温度： -20...90℃
△外壳防护等级： IP65
△材料： 接液壳体： 镀镍黄铜
挡板： 不锈钢
密封： PTFE
电气外壳： ABS
1、挡板式流量开关具有极小的压力损失，良好的重复性，抗污能力，通过旋钮实现精确的开关设定。
2、挡板式流量开关机械部分与电子部分安全隔离。
3、彻底避免了磁敏开关使用不当易损坏的问题，是中央空调和工业流体控制的首选流呈保护产品。
4、该流量开关具有多种类型可供客户选择以适应不同的应用场合。使用进口微动开关作为电气动作部件.
技术参数：
△电压： 无状态指示灯时，最大电压可达
250V，有状态指示灯时，电压为
24VDC±10%
△最大电流： 5A
△接线方式： DIN 43650A接头/直接附线可选
△输出： SPDT微动开关,两线/三线输出可
选，并可选配带状态指示灯
△耐压： 25bar（可定制更高的承压）
△平均压力损失： 0.01bar（流量最大时）
△工作温度： -20...90℃
△外壳防护等级： IP65
△材料： 接液壳体： 镀镍黄铜
挡板： 不锈钢
密封： PTFE
电气外壳： ABS

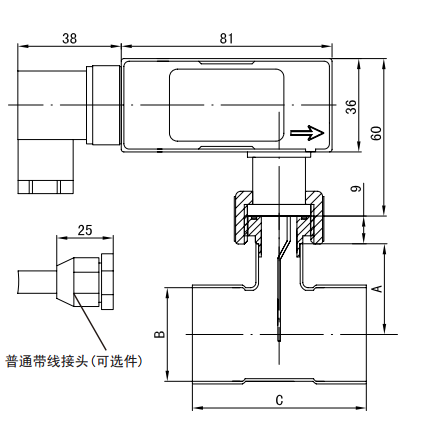

| WPS22 | 020 | B | G | 1A | A | /1M | 详 述 |
| WPS22 | WPS22系列挡板式流量开关 | ||||||
| 016 | 管路连接口径：DN16 | ||||||
| 020 | 管路连接口径：DN20 | ||||||
| 022 | 管路连接口径：DN22 | ||||||
| 025 | 管路连接口径：DN25 | ||||||
| 028 | 管路连接口径：DN28 | ||||||
| 032 | 管路连接口径：DN32 | ||||||
| 035 | 管路连接口径：DN35 | ||||||
| 040 | 管路连接口径：DN40 | ||||||
| 042 | 管路连接口径：DN42 | ||||||
| B | 接液壳体材质：镀镍黄铜 | ||||||
| G | 接口类型：紫铜三通 | ||||||
| 1A | 电缆接口类型：DIN 43650接头,数字后字母代表接线方式，具体见接线示意图 | ||||||
| 2A | 电缆接口类型：普通接头，数字后字母代表接线方式，具体见接线示意图 | ||||||
| A | 流量范围:A,具体见参数表 | ||||||
| B | 流量范围:B,具体见参数表 | ||||||
| C | 流量范围:C,具体见参数表 | ||||||
| D | 流量范围:D,具体见参数表 | ||||||
| /1M | 配线长度：1M=1米线长,选DIN43650接头时无此后缀 |
