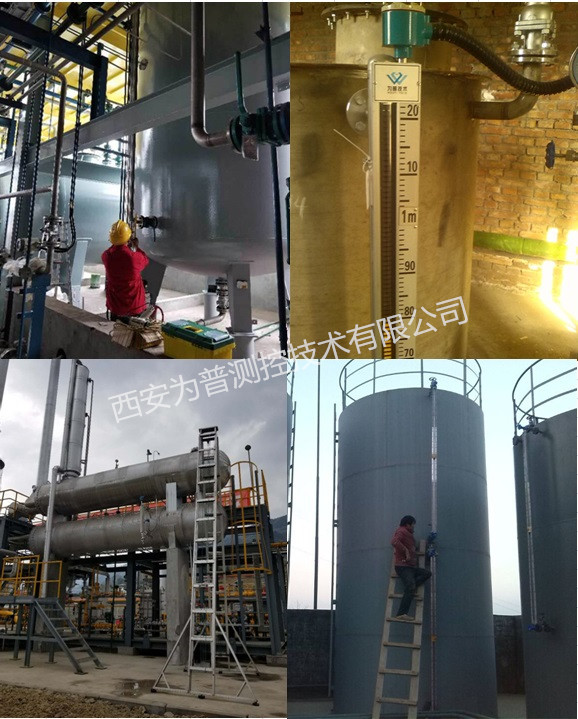

侧装磁翻板液位计
-
侧装磁翻板液位计，可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量。全过程测量无盲区，显示醒目，读数直观，且可配备夜光显示。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质，更能显示其优越性。该液位计系列是本公司引进、吸收国内外同类产品，并加以消化、吸收、提高，按原化学工业部颁布的磁性液位计标准HG/T21584-95研制生产的产品。可用于各种塔、罐、槽、球形容器和锅炉等设备的介质 液位测量。因此，它比传统的玻璃管式、板式液位计具有更高的可靠性、安全性、先进性、实用性。
仪表特点：
1.适合容器内液体介质的液位、界位的测量。除现场指示外，还可根据要求配远传变送器、报警开关、控制开关，检测功能齐全。
2.指示机构与被测介质完全隔离，因而密封性高，使用安全。
3.指示新颖，读数直观醒目，观察指示器的方向可根据用户需要改变角度。
4.耐腐蚀，无需电源，防爆。
5.测量范围大，不受贮槽高度限制。
6.结构简单，安装方便，维护费用低。
技术参数：
1. 测量范围：300mm～6000mm（＞6000mm）
2. 安装形式：侧面安装、顶部安装、底部安装、订货时请说明
3. 本体材质：不锈钢、工程塑料、玻璃钢、聚四氟、316 等
4. 仪表结构：侧装、顶装及保温夹套型
5. 显示方式：1.现场直读; 2.上下限报警(输出信号:常开或常闭);
6. 远程传输：输出信号4～20mA
7. 连接方式：螺纹连接、法兰连接等
8. 介质温度：-20℃～80℃、80℃～480℃
9. 测量精度：≤±10mm.
10. 介质密度：液位：ρ≥0.5g/cm3 界位：ρ1-ρ2≥0.25g/cm3
11. 公称压力：0～2.45Mpa、2.45Mpa～9.6Mpa
12. 防护等级：IP65
13. 电源引入口：M20×1.5（内螺纹）
14. 防爆形式、防爆标志：隔爆型、dIIBT4
1.适合容器内液体介质的液位、界位的测量。除现场指示外，还可根据要求配远传变送器、报警开关、控制开关，检测功能齐全。
2.指示机构与被测介质完全隔离，因而密封性高，使用安全。
3.指示新颖，读数直观醒目，观察指示器的方向可根据用户需要改变角度。
4.耐腐蚀，无需电源，防爆。
5.测量范围大，不受贮槽高度限制。
6.结构简单，安装方便，维护费用低。
技术参数：
1. 测量范围：300mm～6000mm（＞6000mm）
2. 安装形式：侧面安装、顶部安装、底部安装、订货时请说明
3. 本体材质：不锈钢、工程塑料、玻璃钢、聚四氟、316 等
4. 仪表结构：侧装、顶装及保温夹套型
5. 显示方式：1.现场直读; 2.上下限报警(输出信号:常开或常闭);
6. 远程传输：输出信号4～20mA
7. 连接方式：螺纹连接、法兰连接等
8. 介质温度：-20℃～80℃、80℃～480℃
9. 测量精度：≤±10mm.
10. 介质密度：液位：ρ≥0.5g/cm3 界位：ρ1-ρ2≥0.25g/cm3
11. 公称压力：0～2.45Mpa、2.45Mpa～9.6Mpa
12. 防护等级：IP65
13. 电源引入口：M20×1.5（内螺纹）
14. 防爆形式、防爆标志：隔爆型、dIIBT4
| UHZ- | 磁性液位计 | |||||||||||
| 代码 | 结构形式 | |||||||||||
| A | 侧装式（标准型） | |||||||||||
| B | 顶装式 | |||||||||||
| 代码 | 结构形式 | |||||||||||
| 00 | 标准型 | 05 | 液化气型 | |||||||||
| 01 | 高压型（压力＞2.5mPa） | 06 | 食品型 | |||||||||
| 02 | 低温型 | 07 | 防腐性 | |||||||||
| 03 | 高温型（T＞150℃） | 08 | 内浮子侧装型 | |||||||||
| 04 | 夹套加热式 | |||||||||||
| 代码 | 输出 | |||||||||||
| N | 无输出 | |||||||||||
| P（X） | 继电器数量 | |||||||||||
| B | 4-20mA输出 | |||||||||||
| C | 4-20mA输出+两个继电器输出 | |||||||||||
| 代码 | 测量范围（侧装式为两侧法兰中心距） | |||||||||||
| （）mm | ||||||||||||
| 代码 | 液位计材质 | |||||||||||
| S | 304不锈钢 | |||||||||||
| L | 316L | |||||||||||
| P | UPVC | |||||||||||
| A | ABS | |||||||||||
| T | 不锈钢内衬四氟 | |||||||||||
| 代码 | 测量密度 | |||||||||||
| （）单位g/cm³ | ||||||||||||
| 代码 | 法兰尺寸： | |||||||||||
| 1 | 标准型为GB DN25 PN1.6 | |||||||||||
| 2 | 其他（注明） | |||||||||||
| 代码 | 防爆形式 | |||||||||||
| N | 不防爆 | |||||||||||
| d | 隔离防爆 | |||||||||||
| i | 本安防爆 | |||||||||||
| 代码 | 排污阀 | |||||||||||
| Ｎ | 不带排污阀 | |||||||||||
| V | 带排污阀 | |||||||||||
| UHZ- | A | 00 | B | （2000） | S | （1） | 1 | N | Ｖ | 举例 | ||
结构原理： 液位计根据浮力原理和磁性耦合作用研制而成。当容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红或白翻转180度，当液位上升时，翻柱有白色转为红色，当液位下降时，翻柱又红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
