WPC-5300系列人工智能PID调节器
-
WPC-5300系列人工智能PID调节器采用微分先行的控制算法,带有外给定和阀位控制功能。可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、速度等物理量的测量显示，并配合各种执行器对电加热设备和电磁、电动阀进行PID调节和控制、报警控制、数据采集等功能。
|
n 双屏LED数码显示，且带有光柱模拟指示功能(0～100％)。 n 具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度。 n 具备“上下限报警”、“偏差报警”、“LBA报警”、“闪烁报警”等报警功能，带LED报警灯指示。 n 可带一路PID控制输出和一路模拟量变送输出。 |
 |
|
n 带PID参数自整定功能，控制输出手动/自动无扰切换功能，控制准确且无超调。 n 支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。 n 仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。 n 带DC24V馈电输出，为现场变送器配电。 n 输入、输出、电源、通讯相互之间采用光电隔离技术。 n 具备多种外形尺寸及样式供用户选择。 n 参数设定密码锁定、参数设置断电永久保存，具备参数恢复出厂设定功能。 |
|
|
n 双屏LED数码显示，且带有光柱模拟指示功能(0～100％)。 n 具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度。 n 具备“上下限报警”、“偏差报警”、“LBA报警”、“闪烁报警”等报警功能，带LED报警灯指示。 n 可带一路PID控制输出和一路模拟量变送输出。 |
|
|
n 带PID参数自整定功能，控制输出手动/自动无扰切换功能，控制准确且无超调。 n 支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。 n 仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。 n 带DC24V馈电输出，为现场变送器配电。 n 输入、输出、电源、通讯相互之间采用光电隔离技术。 n 具备多种外形尺寸及样式供用户选择。 n 参数设定密码锁定、参数设置断电永久保存，具备参数恢复出厂设定功能。 |
|
WPC-5310□-□/-□/□/□/□/□( )-□-( )
单路控制 ①②③④⑤⑥⑦⑧⑨⑩
WPC-5320□-□/□-□/□/□/□/□( )-□-( )
外给定控制①②③④⑤⑥⑦⑧⑨⑩
WPC-5330□-□/□-□/□/□/□/□( )-□-( )
阀位控制 ①②③④⑤⑥⑦⑧⑨⑩
型号及代码
备注：

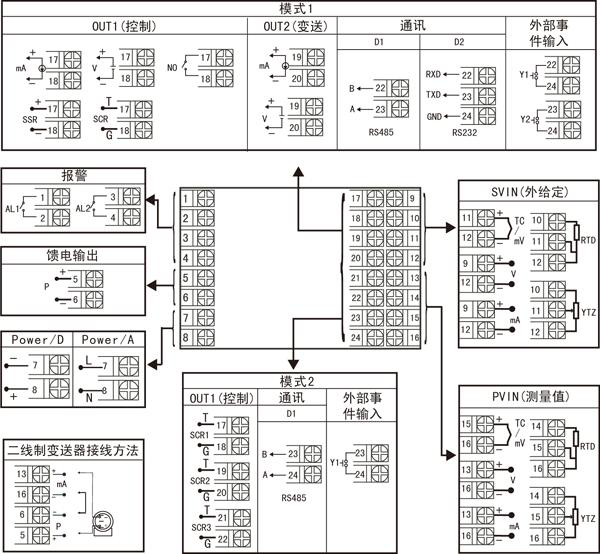

1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、规格尺寸为F型的仪表不带RS232C打印接口，规格尺寸为H型的仪表只能做单路控制。
3、规格尺寸为D、E型的仪表,接线端子25~36间如有带报警功能,继电器触点容量为AC125V/0.5A、DC24V/0.5
A，规格尺寸为H型的仪表继电器容量一样，其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
4、当仪表选择K5控制输出功能时(正、反转输出)，报警输出最多只能选择2限报警。
5、当型号WPC-5310/5320控制输出选择K1时指单个继电器接点输出
当型号WPC-5330控制输出选择K1时指继电器正反转接点输出
6、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
例1：WPC-5310A-14/X-0/0/2/X/X-A(单路控制)
例2：WPC-5320A-14/27-K1/0/2/D1/X-A(外给定控制)
例3：WPC-5330A-14/27-0/0/2/Y1/X-A(阀位反馈控制)
例4：WPC-5330A-14/27-K1/0/2/D1/X-A(阀位反馈输入正反转控制输出)
例5：WPC-5330A-14/X-K1/X/2/X/X-A(无阀位反馈输入正反转控制输出)
单路控制 ①②③④⑤⑥⑦⑧⑨⑩
WPC-5320□-□/□-□/□/□/□/□( )-□-( )
外给定控制①②③④⑤⑥⑦⑧⑨⑩
WPC-5330□-□/□-□/□/□/□/□( )-□-( )
阀位控制 ①②③④⑤⑥⑦⑧⑨⑩
型号及代码
| ①规格尺寸 | ②第一路(测量)输入分度号/③第二路(阀位反馈或外给定)输入分度号 | ||
| 代码 | 宽*高*深 | 代码 | 分度号（测量范围） |
|
A B C D E F H K L M |
160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式） 96*48*110mm（横式） 48*96*110mm（竖式） 72*72*110mm（方式） 48*48*110mm（方式） 160*80*110mm（横式/光柱） 80*160*110mm（竖式/光柱） 96*96*110mm（方式/光柱） |
X 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 |
无输入信号 热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻Cu50(-50.0～150.0℃) 热电阻Cu53(-50.0～150.0℃) 热电阻Cu100(-50.0～150.0℃) 热电阻Pt100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃） 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换 特殊规格 |
| ④控制输出（OUT1） | |||
| 代码 | 输出类型（负载电阻RL） | ||
|
0 1 2 3 4 5 K1 K3 K4 K5 K6 8 |
4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 继电器接点输出 单相可控硅过零触发脉冲输出 固态继电器驱动电压输出 双向可控硅通断输出 三相可控硅过零触发脉冲输出 特殊规格 |
||
| ⑤变送输出（OUT2） | |||
| 代码 | 输出类型（负载电阻RL） | ||
|
X 0 1 2 3 4 5 8 |
无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格 |
||
| ⑥报警输出（继电器接点输出） | |||
| 代码 | 报警限数 | ||
|
X 1 2 3 4 |
无输出 1限报警 2限报警 3限报警 4限报警 |
||
| ⑦通讯输出/外部事件接入 | ⑧馈电输出 | ||
| 代码 | 通讯接口/数字量输入接口 | 代码 | 馈电输出（输出电压） |
|
X D1 D2 D3 Y1 Y2 Y3 |
无输出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口 外部事件输入1（强制手动） 外部事件输入2 外部事件输入3 |
X 1P 2P |
无输出 1路馈电输出 2路馈电输出 如“2P（12/24）”表示第一路12V，第二路24V馈电输出。 |
| ⑨供电电源 | ⑩备注（无可省略） | ||
| 代码 | 电压范围 | ||
|
A D |
AC/DC 100-240V(50/60Hz) DC 20-29V |
||
1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、规格尺寸为F型的仪表不带RS232C打印接口，规格尺寸为H型的仪表只能做单路控制。
3、规格尺寸为D、E型的仪表,接线端子25~36间如有带报警功能,继电器触点容量为AC125V/0.5A、DC24V/0.5
A，规格尺寸为H型的仪表继电器容量一样，其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
4、当仪表选择K5控制输出功能时(正、反转输出)，报警输出最多只能选择2限报警。
5、当型号WPC-5310/5320控制输出选择K1时指单个继电器接点输出
当型号WPC-5330控制输出选择K1时指继电器正反转接点输出
6、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
例1：WPC-5310A-14/X-0/0/2/X/X-A(单路控制)
例2：WPC-5320A-14/27-K1/0/2/D1/X-A(外给定控制)
例3：WPC-5330A-14/27-0/0/2/Y1/X-A(阀位反馈控制)
例4：WPC-5330A-14/27-K1/0/2/D1/X-A(阀位反馈输入正反转控制输出)
例5：WPC-5330A-14/X-K1/X/2/X/X-A(无阀位反馈输入正反转控制输出)
