LT热式气体质量流量计
-
LT系列热式气体质量流量计是基于金氏定律（热扩散原理）的仪表，流过热源的流体分子多少与热量散失的多少成正比。
该仪表的传感器有两个传感元件，一个用来既做热源又做传感器，一个用来只测量介质的温度。流体流动时，流过这两个传感器的流体分子数量与热源的热量散失数量有一比例关系，因此我们可以通过电子模块来计算出流体的流量。由于它测量的是流体中分子的质量，因而与介质的温度压力无关，测量的流量是质量流量。
|
仪表特点： 采用稳定性极高的专利技术铂RTD 传感器 采用专有技术”平衡结构封装”，介质温度自补偿 专有算法，可实现高线性、高重复性、高精度 量程比宽1000:1，可据用户要求可拓展 压力损失小，可忽略 最小流量可测低至零,分辨率0.001m/s 可实现大管径小流量测量 可实现多点流量测量 振动影响可忽略 直管段要求不高 电流输出在线校正 |
双向测量介质流量 与介质的温度、压力无关 专有高温算法，介质温度可达510℃， 对流量信号键入12 点动态修正，内置10 点修正 一键清零 动态校正电流/ 电压输出 对粉尘等小颗粒不敏感 上下限输出继电器 四位瞬时流量显示，六位累积流量输出 |
技术参数：
| 项 目 | 技术指标 |
| 测量范围 | 0.1～120m/s（20℃，101.33KPa） |
| 准 确 度 | ±1%的读数 ±0.5%满量程 |
| 重 复 性 | 0.2%满量程 |
| 环境温度范围 | -40℃～85℃(无显示.)；-30℃～70℃(有显示)；湿度小于90%RH |
| 介质温度范围 | -40℃～100℃;0℃～200℃;0℃～510℃ |
| 输 出 | 流量：4～20mADC；温度：4～20mADC；累积脉冲量输出 |
| 通 讯 | 串口输出RS232/RS485 |
| 电 源 | 24VDC；AC220V；AC110V。消耗功率小于6W。 |
| 过程压力 | ＜1.6MPa |
| 过程连接 | 法兰/锁紧装置/球阀连接 |
| 电气接口 | M20X1.5 |
| LT | LT系列质量流量计 | ||||||||||
| 代码 | 主体形式 | ||||||||||
| 200 | 一体式 | ||||||||||
| 201 | 分体式 | ||||||||||
| 代码 | 安装形式 | ||||||||||
| I | 插入式 | ||||||||||
| L | 法兰式 | ||||||||||
| J | 夹持式 | ||||||||||
| 代码 | 管径 | ||||||||||
| 015mm~300mm | |||||||||||
| 代码 | 探杆长度（插入式） | ||||||||||
| 020 | 200mm | ||||||||||
| 030 | 300mm | ||||||||||
| 035 | 350mm | ||||||||||
| 050 | 500mm | ||||||||||
| 060 | 其他 | ||||||||||
| 代码 | 探杆材质 | ||||||||||
| S | 不锈钢 | ||||||||||
| H | 哈氏合金 | ||||||||||
| Q | 其他 | ||||||||||
| 代码 | 探头材料 | ||||||||||
| S | 不锈钢探头 | ||||||||||
| H | 哈氏合金探头/不锈钢外衬 | ||||||||||
| 代码 | 工作压力 | ||||||||||
| 1 | 1.6mPa以下 | ||||||||||
| 2 | 1.0mPa | ||||||||||
| 代码 | 介质温度 | ||||||||||
| T1 | -40-100℃ | ||||||||||
| T2 | 0-510℃ | ||||||||||
| T3 | 0-200℃ | ||||||||||
| 代码 | 防爆形式 | ||||||||||
| d | 隔离防爆 | ||||||||||
| i | 本安防爆 | ||||||||||
| 代码 | 电源 | ||||||||||
| A | 交流220VAC供电 | ||||||||||
| D | 直流24VDC供电 | ||||||||||
| LT | 200 | I | /300 | /020 | S | S | 1 | T1 | D | A | 选型举例 |

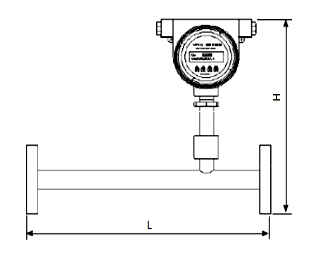

表一：管道式

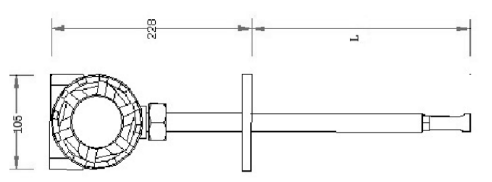

表二：插入式
| 口径 | L（mm） | H（mm） |
| DN15 | 305 | 290 |
| DN25 | 381 | 300 |
| DN40 | 305 | 315 |
| DN50 | 305 | 325 |
| DN80 | 457 | 355 |
| DN100 | 457 | 375 |
| DN150 | 510 | 425 |
| DN200 | 575 | 475 |
| DN250 | 600 | 525 |
| DN300 | 610 | 575 |
表二：插入式
