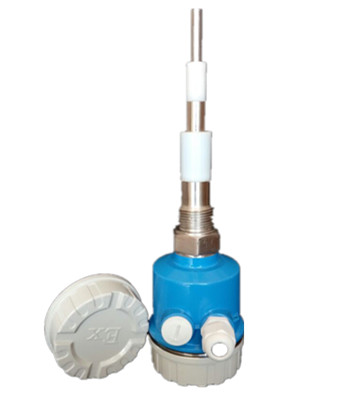

WPSD71系列射频导纳物位开关
-
WPSD71系列射频导纳物位开关采用先进的射频导纳技术，克服了电容式物位计不能消除导电挂料影响的缺陷，仪表具有运行可靠，适用于几乎所有工业现场。仪表还具有安装方便，免维护，低价位等特点,。广泛用于石油、化工、冶金、医药、电力、食品、造纸等工业领域，用于高温、高压环境，液体、粉体、大固体块料及腐蚀性物体，可检测原油、精炼油、汽油、导电泥浆、水泥、煤粉、石灰等物料。
产品特点
l 采用抗粘附电路设计，消除物料粘附而产生的虚假信号。
l 探头与控制器可分离，安装拆除不影响进出料。
l 探头耐温范围宽-40-180°C。
l 采用了贴片技术，电路更稳定和可靠。
l 输出容量大，输出2A,220VAC的继电器触点。
l 采用失电保护模式，高低模式，现场可调。
应用于飞灰、颗粒、粉体、液体、粘稠、导电和非导电物料。
技术参数
l 采用抗粘附电路设计，消除物料粘附而产生的虚假信号。
l 探头与控制器可分离，安装拆除不影响进出料。
l 探头耐温范围宽-40-180°C。
l 采用了贴片技术，电路更稳定和可靠。
l 输出容量大，输出2A,220VAC的继电器触点。
l 采用失电保护模式，高低模式，现场可调。
应用于飞灰、颗粒、粉体、液体、粘稠、导电和非导电物料。
技术参数
| 项目 | 技术参数 |
| 继电器容量 | DPDT, 2A,220VAC |
| 物料温度 | -40℃～180℃ |
| 延 时 | 0～30秒连续可调 |
| 电路耐温 | -40℃～80℃ |
| 感 应 度 | 0.5Pf |
| 失电保护 | 高低模式，现场可调 |
| 电 源 | 220VAC或24VDC |
| 外 壳 | IP65，重型铸铝外壳 |
| 传感器材质 | 不锈钢316L、PPS |
| 功率 | 3W |
| 安装方式 | 螺纹3/4NPT 、法兰DN40 、其他 |
| WPSD71 | 射频导纳物位开关 | ||||
| 代码 | 电源电压 | ||||
| 1 | 24V DC | ||||
| 2 | 220V DC | ||||
| 代码 | 连接 | ||||
| 1 | 螺纹 3/4NPT | ||||
| 2 | 法兰 DN40 | ||||
| 3 | 其他 | ||||
| 代码 | 防爆等级 | ||||
| N | 不防爆（标准型） | ||||
| D | ExiaIICT4 | ||||
| 代码 | 探头总长 | ||||
| S | 标准长度450mm | ||||
| L | 用户指定（可任意加长、缩短） | ||||
| WPSD71 | 2 | 1 | N | L(600mm) (选型举例) | |
