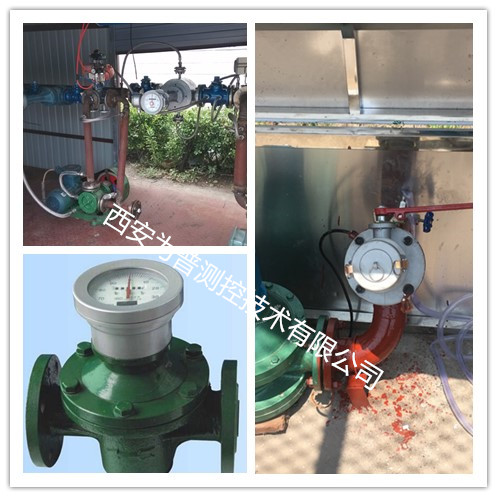

LC椭圆齿轮流量计
-
椭圆齿轮流量计是直读累积式仪表，是计量流经管道内液体流量总和的容积式流量计。它具有量程范围大、准确度高、粘度适应性强、能测量高温高粘液体、标定方便、安装建议等诸多优点。适用于石油、化工、食品、医药卫生等部门的流量计量。
仪表特点：
适用介质：液体
要求介质洁净，须安装过滤器
可测流速低，约为涡街流量计的1/4，适合贸易结算
测量精度高，一般可达±0.5%，特制可达±0.2%
对被液体的粘度变化不敏感，可测较高粘度液体
安装管道条件对计量精度没有影响，不需直管段
结构成熟，性能稳定，适合做贸易结算
技术参数：
1、精度等级：0.5级、0.2级；
2、介质温度：-20~80℃,高压型<200℃；
3、介质压力：普通型1.6MPa，高压型6.4MPa；
4、本安防爆：ExiaIICT6；
5、粘度范围：普通型：0.6~200mpa.s，高粘度200~1000mpa.s；
6、安装方式；水平、垂直；
7、测量范围见下表：
表1 标准型椭圆齿轮流量计测量范围
适用介质：液体
要求介质洁净，须安装过滤器
可测流速低，约为涡街流量计的1/4，适合贸易结算
测量精度高，一般可达±0.5%，特制可达±0.2%
对被液体的粘度变化不敏感，可测较高粘度液体
安装管道条件对计量精度没有影响，不需直管段
结构成熟，性能稳定，适合做贸易结算
技术参数：
1、精度等级：0.5级、0.2级；
2、介质温度：-20~80℃,高压型<200℃；
3、介质压力：普通型1.6MPa，高压型6.4MPa；
4、本安防爆：ExiaIICT6；
5、粘度范围：普通型：0.6~200mpa.s，高粘度200~1000mpa.s；
6、安装方式；水平、垂直；
7、测量范围见下表：
表1 标准型椭圆齿轮流量计测量范围
| 公称通径 | 仪表材质 | 不同粘度下测量范围（m3/h） |
耐压等级 MPa |
||
| 0.6～2mPa．s | 2～8 mPa．s | 8～200 mPa．s | |||
| DN15 | 铸铁/铸钢 | 无 | 0.3-1.5 | 0.15-1.5 | 1.6/6.4 |
| 不锈钢 | 0.5-1.5 | 0.3-1.5 | 0.25-1.5 | 1.6 | |
| DN20 | 铸铁/铸钢 | 0.75-3 | 0.4-3 | 0.3-3 | 1.6/6.4 |
| 不锈钢 | 1-3 | 0.6-3 | 0.5-3 | 1.6 | |
| DN25 | 铸铁/铸钢 | 1.5-6 | 0.8-6 | 0.6-6 | 1.6/6.4 |
| 不锈钢 | 2-6 | 1.2-6 | 1-6 | 1.6 | |
| DN40 | 铸铁/铸钢 | 3-15 | 2-15 | 1.1-15 | 1.6/6.4 |
| 不锈钢 | 2.5-20 | 2-20 | 1.5-20 | 1.6 | |
| DN50 | 铸铁/铸钢 | 4.8-24 | 3-24 | 2.4-24 | 1.6/6.4 |
| 不锈钢 | 8-24 | 4.8-24 | 4-24 | 1.6 | |
| DN65 | 铸铁/铸钢 | 8-40 | 5-40 | 4-40 | 1.6/6.4 |
| 不锈钢 | 15-40 | 8-40 | 6.5-40 | 1.6 | |
| DN80 | 铸铁/铸钢 | 12-60 | 8-60 | 6-60 | 1.6/6.4 |
| DN100 | 铸铁/铸钢 | 20-100 | 13-100 | 10-100 | 1.6/6.4 |
| DN150 | 铸铁/铸钢 | 38-190 | 24-190 | 19-190 | 1.6/2.5 |
| DN200 | 铸铁/铸钢 | 68-340 | 45-340 | 34-340 | 1.6/2.5 |
| 型号 | 说明 | |||||||||
| LC— | □/ | □ | -□ | □ | □ | |||||
| 15 | 15mm | |||||||||
| 20 | 20mm | |||||||||
| 25 | 25mm | |||||||||
| 40 | 40mm | |||||||||
| 50 | 50mm | |||||||||
| 80 | 80mm | |||||||||
| 100 | 100mm | |||||||||
| 150 | 150mm | |||||||||
| 200 | 200mm | |||||||||
| 仪表类型 | 1 | 标准型 | ||||||||
| 2 | 高温型 | |||||||||
| 3 | 高粘度型 | |||||||||
| 仪表材质 | 1 | 铸铁 | ||||||||
| 2 | 铸钢 | |||||||||
| 3 | 不锈钢 | |||||||||
| 信号输出 | 1 | 无输出 | ||||||||
| 2 | 脉冲输出 | |||||||||
| 3 | 4-20mA 输出 | |||||||||
| 防爆等级 | E | 防爆，ExdIIBT6 | ||||||||
| N | 不防爆 | |||||||||
| LC- | 50/ | 1 | 1 | 3 | N | 选型举例 | ||||

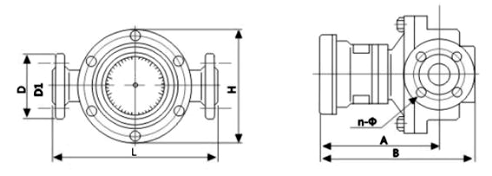

| 公称通径 | 仪表材质 | L | H | B | A | D | D1 | n（个） | φ |
| DN10 | 铸铁 | 150 | 100 | 210 | 165 | 90 | 60 | 4 | 14 |
| DN15 | 铸铁 | 170 | 118 | 226 | 175 | 95 | 65 | 4 | 14 |
| 铸钢 | 200 | 138 | 232 | 180 | 105 | 75 | 4 | 14 | |
| 不锈钢 | 245 | 120 | 226 | 172 | 95 | 65 | 4 | 14 | |
| DN20 | 铸铁 | 200 | 150 | 238 | 180 | 105 | 75 | 4 | 14 |
| 铸钢 | 250 | 164 | 220 | 160 | 125 | 90 | 4 | 18 | |
| 不锈钢 | 236 | 150 | 238 | 225 | 105 | 75 | 4 | 14 | |
| DN25 | 铸铁 | 260 | 180 | 246 | 194 | 115 | 85 | 4 | 14 |
| 铸钢 | 300 | 202 | 252 | 185 | 135 | 100 | 4 | 18 | |
| 不锈钢 | 287 | 195 | 246 | 232 | 115 | 85 | 4 | 14 | |
| DN40 | 铸铁 | 245 | 180 | 271 | 200 | 145 | 110 | 4 | 18 |
| 铸钢 | 300 | 202 | 293 | 208 | 165 | 125 | 4 | 23 | |
| 不锈钢 | 265 | 178 | 349 | 265 | 145 | 110 | 4 | 18 | |
| DN50 | 铸铁 | 340 | 250 | 372 | 285 | 160 | 125 | 4 | 18 |
| 铸钢 | 384 | 262 | 394 | 312 | 175 | 135 | 4 | 23 | |
| 不锈钢 | 265 | 178 | 349 | 265 | 160 | 125 | 4 | 18 | |
| DN65 | 铸铁 | 420 | 325 | 433 | 360 | 195 | 160 | 8 | 18 |
| 不锈钢 | 365 | 260 | 436 | 319 | 180 | 145 | 4 | 18 | |
| DN80 | 铸铁 | 420 | 325 | 433 | 360 | 195 | 160 | 8 | 18 |
| 铸钢 | 450 | 337 | 452 | 332 | 210 | 170 | 8 | 23 | |
| DN100 | 铸铁 | 515 | 418 | 458 | 380 | 220 | 180 | 8 | 18 |
| 铸钢 | 555 | 442 | 478 | 310 | 250 | 200 | 8 | 25 | |
| DN150 | 铸铁 | 540 | 510 | 557 | 400 | 280 | 240 | 8 | 23 |
| 铸钢 | 540 | 510 | 557 | 347 | 300 | 250 | 8 | 26 | |
| DN200 | 铸铁 | 700 | 650 | 720 | 476 | 335 | 295 | 12 | 23 |
| 铸钢 | 650 | 650 | 720 | 476 | 360 | 310 | 12 | 26 |
