KZW温度传感器
-
工业用装配式热电偶、热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中的-200℃～1600℃范围内的液体、蒸汽和气体介质以及固体的表面温度。

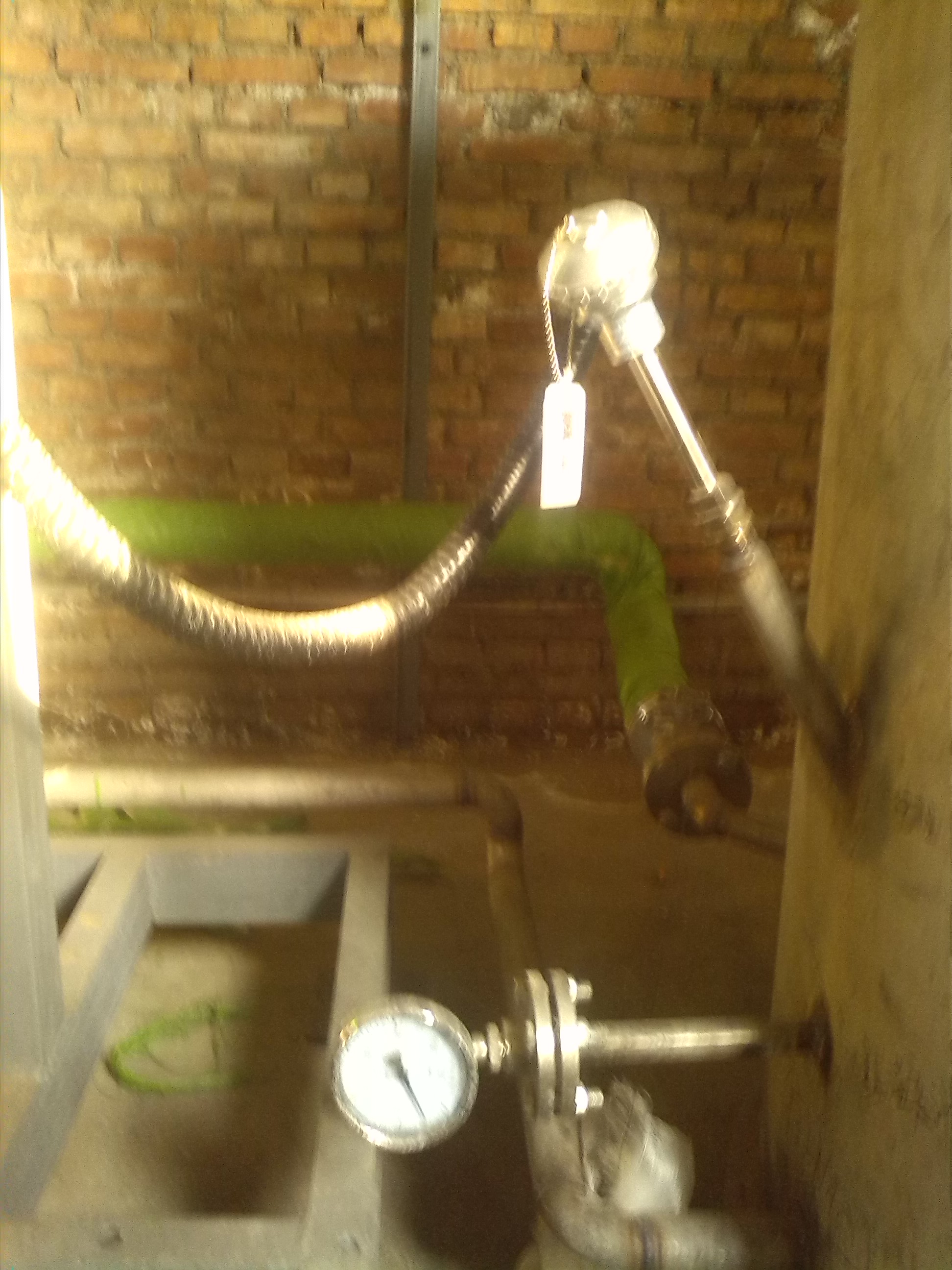

应用领域：装配式热电阻适用于蒸汽管道、锅炉及其他需测量温度、压力、流量的工业场合。装配式热电偶通常和现场仪表搭配使用，测量从0~1800℃液体蒸汽、气体及固体表面温度。
| 项目 | 技术指标 | |
| 热电阻测温范围 | ＜Pt100＞ -200～ 450℃； | ＜Cu50＞ -50～ 150℃ |
| 热电偶测温范围 |
＜K＞0℃-1200℃； ＜S＞ 0℃-1600℃ |
＜E＞ 0℃-800℃； ＜B＞ 0℃-1800℃ |
| 测量精度 | ＜热电阻 ＞ ± 0.25%； | ＜热电偶 ＞ ±0.75% |
| 输出信号 | 4～20mA 0～5V | |
| 温漂 | ± 0.025%/℃ | |
| 时漂 | 每年小于 ± 0.5% | |
| 环境温度 | -20～ 85℃ | |
| 供电电压 | 24V DC ± 10% | |
| 负载能力 | 0-500Ω | |
| 隔爆等级 | dII B T6 | |
| 防护等级 | IP67 | |
| 保护管材质 | 1Cr18Ni9Ti或陶瓷或钢玉管 | |
| 代码 | 系列号 | ||||||
| KZW | 温度传感器 | ||||||
| 代号 | 传感器类型 | ||||||
| 1 | pt100 | ||||||
| 2 | CU50 | ||||||
| 3 | K 分度热电偶 | ||||||
| 4 | E 分度热电偶 | ||||||
| 5 | S 分度热电偶 | ||||||
| 6 | 其他 （用户指定） | ||||||
| 代号 | 安装方式 | ||||||
| 1 | M27×2 | ||||||
| 2 | M16×1.5 | ||||||
| 3 | 可动法兰 | ||||||
| 4 | 固定法兰 | ||||||
| 5 | 其他（用户指定） | ||||||
| 代号 | 接线方式 | ||||||
| 1 | 引线式 | ||||||
| 2 | 航插式 | ||||||
| 3 | 防水接线盒 | ||||||
| 4 | 防爆接线盒 | ||||||
| 代号 | 保护管材质 | ||||||
| 1 | 1Cr18Ni9Ti | ||||||
| 2 | 304不锈钢 | ||||||
| 3 | 316不锈钢 | ||||||
| 4 | 陶瓷 | ||||||
| 5 | 钢玉管 | ||||||
| 6 | 其他 | ||||||
|
|

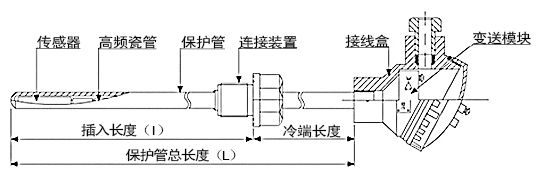

代号 | 插深 | |||||
| L×I | (L×I= mm) 用户指定 | ||||||
| 代号 | 保护管直径 | ||||||
| 1 | φ12 | ||||||
| 2 | φ16 或用户指定 | ||||||
| KZW - 1 4 2 1 200*100 1 （例） | |||||||
