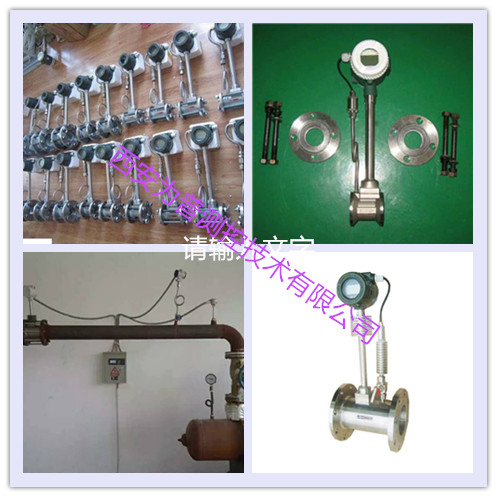

LU涡街流量计
-
涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计，并可作为流量变送器应用于自动化控制系统中。该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗振性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有普通型和温压补偿型两种型式，普通型测量单一流量信号；温压补偿型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。

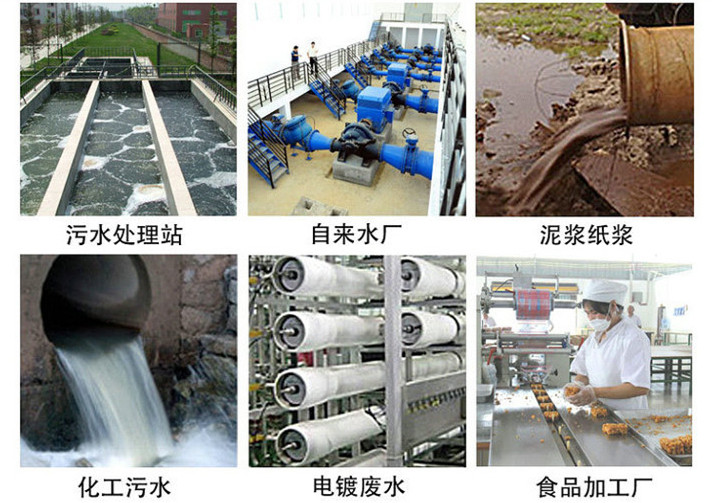

本仪表广泛用于大、中、小型各种管道给排水、工业循环水、污水处理、油类及化学试剂及压缩空气、饱和及过热蒸汽、天然气及其他介质流量的计量。
,
仪表特点：
1， 无可动部件，长期稳定，结构简单便于安装和维护
2， 传感器输出为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式
3， 精确度较高，通常液体的测量精度为±1.0%；气体的测量精度为±1.5%
4，测量量程范围宽，在雷诺数为2×104 ～7×106范围内，可达1:20
5，压损小（约为孔板流量计的1/4～1/2），属于节能流量仪表
6，安装方式灵活，根据现场工艺管道不通，可水平，垂直和不同角度倾斜安装
7，采用消扰电路和抗震动传感头，具有一定抗环境振动性能
8，采用超低功耗单片微机技术，1节3V10AH锂电池可使用5年以上
9，由软件对仪表系数非线性进行修正，提高测量精度
10，采用EPROM对累积流量进行掉电保护，保护时间大于10年
技术参数：
1， 无可动部件，长期稳定，结构简单便于安装和维护
2， 传感器输出为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式
3， 精确度较高，通常液体的测量精度为±1.0%；气体的测量精度为±1.5%
4，测量量程范围宽，在雷诺数为2×104 ～7×106范围内，可达1:20
5，压损小（约为孔板流量计的1/4～1/2），属于节能流量仪表
6，安装方式灵活，根据现场工艺管道不通，可水平，垂直和不同角度倾斜安装
7，采用消扰电路和抗震动传感头，具有一定抗环境振动性能
8，采用超低功耗单片微机技术，1节3V10AH锂电池可使用5年以上
9，由软件对仪表系数非线性进行修正，提高测量精度
10，采用EPROM对累积流量进行掉电保护，保护时间大于10年
技术参数：
| 执行标准 | 涡街流量计（JJG1029-2007） |
| 仪表口径（mm） | 15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
| 公称压力（Mpa） | 1.6Mpa、2.5Mpa、4.0Mpa（其他可订制） |
| 精度等级 | 液体：±1% 气体或蒸汽：±1.5%、±1% |
| 量程比 | 1:10；1:15；1:20 |
| 传感器材质 | 304不锈钢、316（L）不锈钢等 |
| 使用条件 |
介质温度：-40℃～+250℃、-40℃～+320℃ 环境温度：-20℃～+60℃ 相对湿度：5%～95% 大气压力：86Kpa～106 Kpa |
| 信号输出功能 | 脉冲信号、4～20mA信号 |
| 通讯输出功能 | RS485通讯输出、HART协议等 |
| 工作电源 |
· 外电源：24VDC±15%，纹波≤±5%，适用于4～20mA输出、脉冲输出、RS485通讯输出等 · 内电源：1组3.1V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作 |
| 信号线接口 | 基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5 |
| 防爆等级 | ExiaIICT5或ExdIIBT6 |
| 防护等级 | IP65或更高（可订制） |

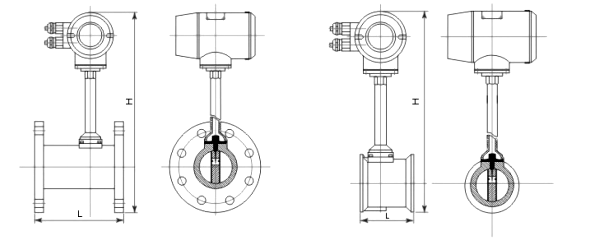

1.一般液体和气体适用流量范围表
表2
2.型号及代码
表3
表2
| 仪表口径（mm） |
液体测量范围 （m3/h） |
气体测量范围（m3/h） | 连接方式 | 耐压等级（Mpa） |
| DN15 | 1.2-6.2 | 5-25 | 法兰夹装/法兰连接 | 2.5/1.6 |
| DN20 | 1.5-10 | 8-50 | 法兰夹装/法兰连接 | 2.5/1.6 |
| DN25 | 1.6-16 | 10-70 | 法兰夹装/法兰连接 | 2.5/1.6 |
| DN32 | 1.9-19 | 15-150 | 法兰夹装/法兰连接 | 2.5/1.6 |
| DN40 | 2.5-26 | 22-220 | 法兰夹装/法兰连接 | 2.5/1.6 |
| DN50 | 3.5-38 | 36-320 | 法兰夹装/法兰连接 | 2.5/1.6 |
| DN65 | 6.2-65 | 50-480 | 法兰夹装/法兰连接 | 2.5/1.6 |
| DN80 | 10-100 | 70-640 | 法兰夹装/法兰连接 | 2.5/1.6 |
| DN100 | 15-150 | 130-1100 | 法兰夹装/法兰连接 | 2.5/1.6 |
| DN125 | 25-250 | 200-1700 | 法兰夹装/法兰连接 | 1.6/1.6 |
| DN150 | 36-380 | 280-2240 | 法兰夹装/法兰连接 | 1.6/1.6 |
| DN200 | 62-650 | 580-4960 | 法兰夹装/法兰连接 | 1.6/1.6 |
| DN250 | 140-1400 | 970-8000 | 法兰夹装/法兰连接 | 1.6/1.6 |
| DN300 | 200-2000 | 1380-11000 | 法兰夹装/法兰连接 | 1.6/1.6 |
2.型号及代码
表3
| 型号 | 说明 | |||||||||
| LU— | □ | /□ | -□ | □ | □ | □ | □ | □ | □ | 利用卡门涡街原理 |
| 通径 | 15-300mm | |||||||||
| 仪表类型 | S | 脉冲 | ||||||||
| A | 4-20mA | |||||||||
| R | 4-20mA 带RS485 | |||||||||
| H | 4-20mA 带HART | |||||||||
| W | 4-20mA 温度补偿一体化 | |||||||||
| Y | 4-20mA 温度压力补偿一体化 | |||||||||
| 安装方式 | 1 | 法 兰连接 | ||||||||
| 2 | 法 兰卡装 | |||||||||
| 介质 | 1 | 液体 | ||||||||
| 2 | 气体 | |||||||||
| 3 | 饱和蒸汽 | |||||||||
| 4 | 过热蒸汽 | |||||||||
| 传感器材质 | H1 | 304不锈钢 | ||||||||
| H2 | 316（L）不锈钢 | |||||||||
| 结构形式 | A | 一体型 | ||||||||
| B | 分体式 | |||||||||
| 显示 | 1 | 无 | ||||||||
| 2 | 现场液晶显示 | |||||||||
| 防爆等级 | E | 防爆，ExdIIBT6 | ||||||||
| N | 不防爆 | |||||||||
| 耐压等级 | N | 常规 | ||||||||
| H（X） | 高压（协商订货） | |||||||||
