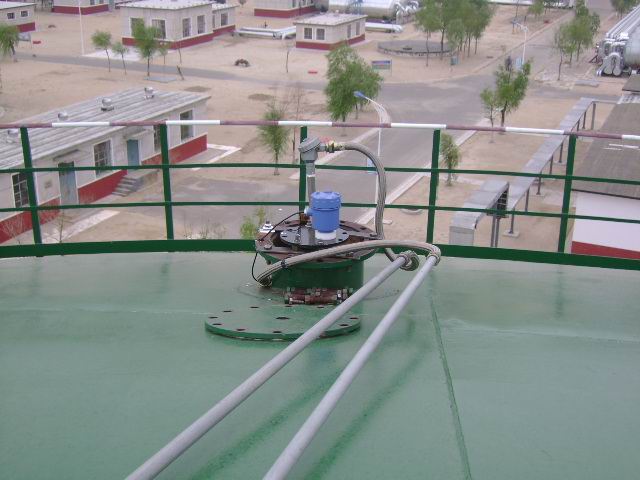

浮球液位计的结构原理
1、基本型液位计
以浮球为测量元件,浮球随液位的变化而上、下浮动,带动浮球连杆顶端的磁钢同步移动,通过磁耦合作用,使指示器的指示管翻转180°(液白气红)将液位的变化反映到指示器上,从而清晰地指示出液位的高度。
当被测液面波动较大或测量范围较大(>200mm)时,可在浮球及连杆外加装护管,以防止因波动或连杆过长使连杆弯曲。
2、报警器
报警器由干簧管或带记忆的干簧管及防爆接线盒组成,紧固在测量管外侧,报警器由浮球连杆顶端的磁钢驱动,输出的报警开关信号送给UQK–71A型液位显示控制仪或其它二次仪表,实现远距离液位上、下限报警及及灯光显示。报警器结构及安装见图3。
3、变送器
浮球液位计由液位传感器和转换器两部分组成,由装在ф20不锈钢管内的若干干簧管和电阻组成,紧固在测量管外侧。转换器由电子模块组成,安装在传感器的接线盒内。
传感器通过磁钢的磁耦合作用,将液位的变化转换成电阻的大小,经转换器转换为4–20mA.DC标准电流信号,送给UQK–71B型液位显示仪或其它二次仪表,实现远距离液位数/模显示。
