磁致伸缩液位计工作原理及应用

磁致伸缩传感器是应用“磁致伸缩”技术研制而成，此项技术由美国公司1985年世界首创。现在已经在国际广泛应用于要求精度高和测量可靠的液位测量系统。它具有精度高、分辨率高、重复性好、稳定可靠、非接触式测量、寿命长、安装方便。环境适用性强等特点。

工作原理：

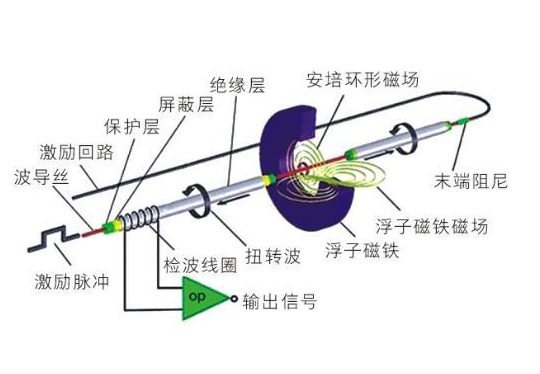

　　磁致伸缩液位计由三部分组成：探测杆，电路单元和浮子组成。测量时，电路单元产生电流脉冲，该脉冲沿着磁致伸缩线向下传输，并产生一个环形的磁场。在探测杆外配有浮子，浮子沿探测杆随液位的变化而上下移动。由于浮子内装有一组永磁铁，所以浮子同时产生一个磁场。当电流磁场与浮子磁场相遇时，产生一个“扭曲”脉冲，或称“返回”脉冲。将“返回”脉冲与电流脉冲的时间差转换成脉冲信号，从而计算出浮子的实际位置，测得液位。



磁致伸缩液位计几大应用


当用于储罐时，考虑到高精度，低维护和合理的价格，用户乐意在他们的储罐上安装高精度磁致伸缩变送器。由于具有可以方便地安装到达到22米高罐的能力，所以可以解决几乎所有的液体存储应用问题：一些常用液体包括水，酸液，腐蚀剂，丙烷，氨水，油，燃剂，药剂，废液等。可以在卧罐或球罐内提供精确的输出。

　　磁致伸缩液位计可用于替代浮筒。在动态处理时大多数浮筒液位计都在操作中重复发现如下问题：大多数输出误差是由重力改变，扭力管渗漏，过程介质黏结在扭力管和转换器上产生的。磁致伸缩液位计可以插入现有的过滤器浮筒或者新的外浮筒精心测量，可以改善上述不足。精度也可以实现巨大的提高。另外，这是一个更新气动过滤变送器的非常方便的办法。

　　磁致伸缩液位计可以用于界面测量。并且是目前优选的液位界面测量和控制的技术。磁致伸缩液位计可以提供两个独立输出：一，界面；二，总体液位。可以适用于比重差最小为0.02S.G.的情况。常用于油水界面的测量，和其它包括酸罐，丙烷容器，除盐器和污水池等。

　　利用磁致伸缩液位计的非接触式测量，可以用做阀门定位器。在阀门尾部粘附着一块磁铁，磁致伸缩液位计就置于阀门尾部的旁边。磁致伸缩液位计所固有的0.01%的高精度使其可以比其它产品能更好的测量和控制阀门位置。在进行精确控制时不需要重新标定。磁致伸缩液位计也可以用做设备定位器。工业设备需要对仪器精确定位。这可以通过磁致伸缩（非接触测量）实现。它应用于许多器具，包括，大门，天窗，风门，液压缸等。有按键结构，和4-20MA的输出优势，繁重的设计结构保证了用户简易的安装和长期的使用寿命。
