WPRD2606智能雷达物位计
-
非接触式雷达，无磨损，无污染；
几乎不受大气中水蒸气、温度和压力变化影响；
波长更短，对在倾斜的固体表面有更好的反射；
波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物；
相对于低频雷达物位计，测量盲区更小，对于小罐测量也会取得良好的效果；
高信噪比，即使在波动的情况下也能获得更优的性能；
高频率，是测量固体和低介电常数介质的最佳选择。
产品特点
n 多种专利型天线，抗凝结、抗挂料。
n 26GHz的发射频率,波束角小, 发射角小。测量盲区更小，对于小罐测量取得良好的效果；
n 采用了先进的微处理器和独特的EchoDiscovery回波处理技术，适应复杂工况。
技术参数
l 最大量程： 30m
l 测量精度： ±3mm
l 天线结构： 不锈钢316L喇叭/PTFE振子
l 过程连接：螺纹、法兰
l 过程温度： -40～250°C
l 过程压力： -0.1～4MPa
l 频率范围： 26GHz
l 防护等级：IP67
l 防爆等级：ExiaIIC T6
l 信号输出： (4～20)mA/HART（两线/四线）
l 电 源： 两线制（DC24V)
l 四线制(DC24V/AC220V)
l 天线材料： 不锈钢304/316L
l 天线结构： 喇叭
n 多种专利型天线，抗凝结、抗挂料。
n 26GHz的发射频率,波束角小, 发射角小。测量盲区更小，对于小罐测量取得良好的效果；
n 采用了先进的微处理器和独特的EchoDiscovery回波处理技术，适应复杂工况。
技术参数
l 最大量程： 30m
l 测量精度： ±3mm
l 天线结构： 不锈钢316L喇叭/PTFE振子
l 过程连接：螺纹、法兰
l 过程温度： -40～250°C
l 过程压力： -0.1～4MPa
l 频率范围： 26GHz
l 防护等级：IP67
l 防爆等级：ExiaIIC T6
l 信号输出： (4～20)mA/HART（两线/四线）
l 电 源： 两线制（DC24V)
l 四线制(DC24V/AC220V)
l 天线材料： 不锈钢304/316L
l 天线结构： 喇叭
| WPRD2606 | WPRD2606智能雷达物位计 | |||||||
| 防爆 | ||||||||
| P | 标准型（非防爆） | |||||||
| I | 本安防爆型（ExiaII CT6） | |||||||
| D | 本安型+隔爆型（EXDiaIICT6） | |||||||
| 天线形式/材料/过程温度 | ||||||||

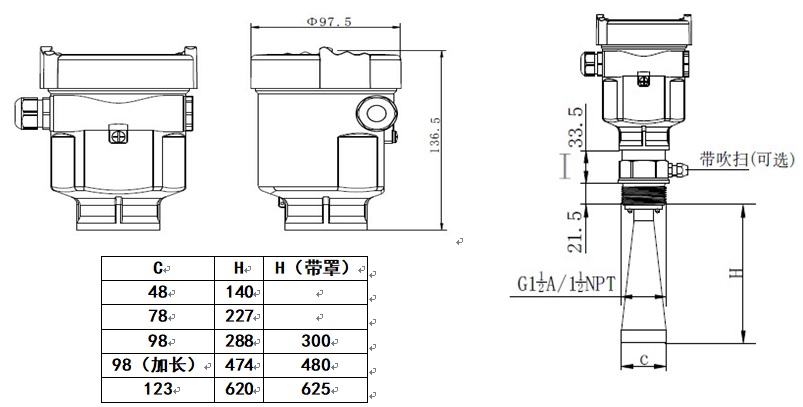

| B | 喇叭天线Φ48mm/不锈钢316L | |||||||
| C | 喇叭天线Φ78mm/不锈钢316L | |||||||
| H | 喇叭天线Φ98mm/不锈钢316L | |||||||
| I | 喇叭天线Φ123mm/不锈钢316L | |||||||
| 过程连接 | ||||||||
| G | (F)螺纹 G1½A | |||||||
| N | (F)螺纹 1½NPT | |||||||
| FA | (L)法兰DN50/PTFE | |||||||
| FX | 特殊定制 | |||||||
| 输出信号 | ||||||||
| 1 | (4～20)mA/HART两线制 | |||||||
| 2 | (4～20)mA/HART两线/四线制 | |||||||
| 外壳/防护等级 | ||||||||
| A | 铝/IP68 | |||||||
| B | 塑料/IP66 | |||||||
| C | 不锈钢316L/IP67 | |||||||
| 电缆进线 | ||||||||
| M | M20*1.5 | |||||||
| N | 1/2NPT | |||||||
| 现场显示/编程 | ||||||||
| V | 带 | |||||||
| X | 不带 | |||||||
| WPRD2606 | P | B | G | 2 | A | M | X | 举例 |
