WPC-5100系列单回路数字显示控制仪
-
WPC-5100系列单回路数字显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
n 单路输入，双排LED显示，带有光柱模拟指示功能（0～100％）。
n 具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度。热电阻\热电偶信号分辨率可切换：1℃或0.1℃。具备“上下限报警”、“延迟报警”、“断线报警”、“闪烁报警”等报警功能，带LED报警灯指示。
n 具有电压、电流变送输出信号可选。
n 支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
n 可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
n 带DC24V馈电输出，为现场变送器配电。
n 输入、输出、电源、通讯相互之间采用光电隔离技术。
n 具备多种外形尺寸及样式供用户选择。
参数设定密码锁定、参数设置断电永久保存，参数恢复出厂设定功能。
n 具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度。热电阻\热电偶信号分辨率可切换：1℃或0.1℃。具备“上下限报警”、“延迟报警”、“断线报警”、“闪烁报警”等报警功能，带LED报警灯指示。
n 具有电压、电流变送输出信号可选。
n 支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
n 可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
n 带DC24V馈电输出，为现场变送器配电。
n 输入、输出、电源、通讯相互之间采用光电隔离技术。
n 具备多种外形尺寸及样式供用户选择。
参数设定密码锁定、参数设置断电永久保存，参数恢复出厂设定功能。
n 单路输入，双排LED显示，带有光柱模拟指示功能（0～100％）。
n 具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度。热电阻\热电偶信号分辨率可切换：1℃或0.1℃。具备“上下限报警”、“延迟报警”、“断线报警”、“闪烁报警”等报警功能，带LED报警灯指示。
n 具有电压、电流变送输出信号可选。
n 支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
n 可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
n 带DC24V馈电输出，为现场变送器配电。
n 输入、输出、电源、通讯相互之间采用光电隔离技术。
n 具备多种外形尺寸及样式供用户选择。
参数设定密码锁定、参数设置断电永久保存，参数恢复出厂设定功能。
n 具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度。热电阻\热电偶信号分辨率可切换：1℃或0.1℃。具备“上下限报警”、“延迟报警”、“断线报警”、“闪烁报警”等报警功能，带LED报警灯指示。
n 具有电压、电流变送输出信号可选。
n 支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
n 可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
n 带DC24V馈电输出，为现场变送器配电。
n 输入、输出、电源、通讯相互之间采用光电隔离技术。
n 具备多种外形尺寸及样式供用户选择。
参数设定密码锁定、参数设置断电永久保存，参数恢复出厂设定功能。
| ①规格尺寸 | ②输入分度号 | ||
| 代码 | 宽*高*深 | 代码 | 分度号（测量范围） |
|
A B C D E F H K L M |
160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式） 96*48*110mm（横式） 48*96*110mm（竖式） 72*72*110mm（方式） 48*48*110mm（方式） 160*80*110mm（横式/光柱） 80*160*110mm（竖式/光柱） 96*96*110mm（方式/光柱） |
00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 |
热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃） 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换 特殊规格 |
| ③变送输出1（OUT1） | |||
| 代码 | 输出类型（负载电阻RL） | ||
|
X 0 1 2 3 4 5 8 |
无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格 |
||
| ④变送输出2（OUT2） | |||
| 代码 | 输出类型（负载电阻RL） | ||
|
X 0 1 2 3 4 5 8 |
无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格 |
||
| ⑤报警（继电器接点输出） | |||
| 代码 | 报警限数 | ||
|
X 1 2 3 4 |
无输出 1限报警 2限报警 3限报警 4限报警 |
||
| ⑥通讯输出 | |||
| 代码 | 通讯接口（通讯协议） | ||
|
X D1 D2 D3 |
无通讯输出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口 |
||
| ⑦馈电输出 | |||
| 代码 | 馈电输出（输出电压） | ||
|
X 1P 2P |
无输出 1路馈电输出 2路馈电输出 如“2P（12/24）”表示第一路12V， 第二路24V馈电输出。 |
||
| ⑧供电电源 | |||
| 代码 | 电压范围 | ||
|
A D |
AC/DC 100-240V (50/60Hz) DC 20-29V |
||
| ⑨备注 | |||
| 无备注可省略 | |||

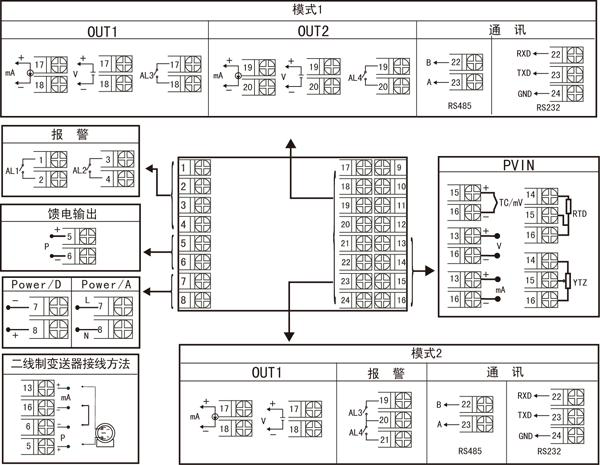

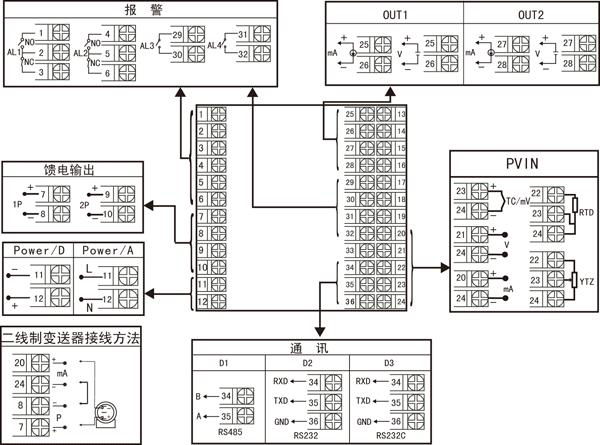

1）选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2）规格尺寸为F型的仪表不带RS232C打印接口,H型的仪表不带RS232通讯接口和RS232C打印接口。
3）规格尺寸为D、E型的仪表，接线端子25~36间如有带报警功能，继电器触点容量为AC125V/0.5A、DC24V/0.5A，规格尺寸为H型的仪表继电器容量一样，其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
4）在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。
