WPC-8700系列彩色数据采集无纸记录仪
-
WPC-8700系列48路彩色数据采集无纸记录仪用新型大规模集成电路，对输入、输出、电源、信号采取可靠保护和强抗干扰设计。48路万能输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、毫伏等）。可带RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示等。人性化的外观设计、完美的功能体现、可靠的硬件品质、精湛的制造工艺，使WPC-8700具有更高的性能价格比。
|
l 7英寸800*480点阵宽屏TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。 l 全中文人机界面，操作使用极其简单，组态简便可靠，软件密码锁保证组态安全。 l 采用高速、高性能32位ARM微处理器，内置嵌入式操作系统，画面切换的响应时间≤0.3S，实时检测、显示、记录、报警。带二、四、六、十二、十六、二十四 6种数显画面的选择用户可根据适用条件任意选择。 l 全隔离万能输入，每个通道信号切换无需跳线，可通过软件组态更改信号类型。 |
 |
|
l 全新T6输入法，支持汉字拼音输入，数字、英文、特殊符号等选择输入。 l 外接微型打印机，可手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需要。 l 标准串行通讯接口，支持ModBus-RTU通讯协议。 l 10M Ethernet 标准RJ45接口，支持ModBus-TCP通讯协议。 l 配备标准USB2.0接口（最大可支持8G容量的U盘），U盘支持FAT16、FAT32格式，历史数据转存快捷方便。 l 支持SD卡扩展功能（最大可支持8G容量的SD卡），SD卡支持FAT16、FAT32格式，延长数据记录时间。 l 内部自带64MByteFLASH闪存芯片保存设置参数和历史数据，断电后数据可永久保存。 l 全铝密封外壳，保证仪表在恶劣环境中正常工作。 |
|
| 输入信号 | 最多12通道隔离型万能信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。 |
| 信号类型 | 标准电压信号： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V |
| 标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA | |
| 毫伏信号 | 0～20mV、0～100mV、±20mV、±100mV |
| 热电偶信号 | B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26 |
| 热电阻信号 | Pt100、Cu50、Cu53、Cu100、BA1 、BA2 |
| 线性电阻信号 | 0～400Ω |
| 精度 | ±0.2％FS |
| 采样周期 | 1秒 |
| 存储容量 | 内部Flash存储器容量64M Byte |
| 记录时间 | 12通道，64M Byte容量 |
| 存储长度（不断电连续记录）的计算 | 24天（间隔1秒时）- 5825天（间隔240秒时） |
| 计算公式 |
记录时间（天）={64×1024×1024×记录间隔（S）}/{通道数×2×24×3600} （注：通道数的计算：程序将通道数划分为4、8、16、32、64五档，当仪表通道数落在两档之间时，以大的数作为计算的通道数。例如：仪表通道数是12路，公式中通道数以16计算） |

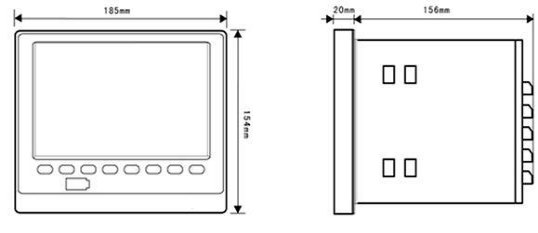

| 模拟量输出 | 4～20mA(负载电阻≤550Ω)、0～20mA(负载电阻≤550Ω)、0～10mA(负载电阻≤1.1KΩ)、1～5V（负载电阻≥250KΩ）、0～5V（负载电阻≥250KΩ）、0～10V（负载电阻≥4KΩ）（特殊定制） |
| 报警输出 | 最多18路报警继电器常开触点输出，触点容量3A/250VAC（阻性负载） |
| 配电 | 变送器配电电源，额定电压24VDC，最大电流250mA |
| 通讯接口 | 隔离RS232和RS485接口，通讯波特率为1200、2400、4800、9600、19200、57600bps可选 |
| 供电 | 电压范围85～264VAC；频率范围：50～60Hz；最大功耗：20VA |
| 工作条件 | 工作温度：-10～60℃；湿度：10～90％（无结露） |
| 记录间隔 | 1秒 | 2秒 | 4秒 | 6秒 | 15秒 | 30秒 | 1分 | 2分 | 4分 |
| 记录长度 | 24天 | 48天 | 97天 | 145天 | 364天 | 728天 | 1456天 | 2912天 | 5825天 |
| 型号 | 说明 | ||||||||||
| WPC-8700 | □ | □ | □ | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
| 输入通道数 | 13 | 13路输入 | |||||||||
| 14 | 14路输入 | ||||||||||
| 15 | 15路输入 | ||||||||||
| • | • | ||||||||||
| • | • | ||||||||||
| • | • | ||||||||||
| 47 | 47路输入 | ||||||||||
| 48 | 48路输入 | ||||||||||
| 变送输出通道数（备注） | X | 无输出 | |||||||||
| 01 | 1路输出 | ||||||||||
| 02 | 2路输出 | ||||||||||
| 03 | 3路输出 | ||||||||||
| • | • | ||||||||||
| • | • | ||||||||||
| 11 | 11路输出 | ||||||||||
| 12 | 12路输出 | ||||||||||
| 报警输出通道数（备注） | X | 无输出 | |||||||||
| 01 | 1限报警 | ||||||||||
| 02 | 2限报警 | ||||||||||
| 03 | 3限报警 | ||||||||||
| • | • | ||||||||||
| • | • | ||||||||||
| 17 | 17限报警 | ||||||||||
| 18 | 18限报警 | ||||||||||
| 供电电源 | A | AC85～264V(50～60HZ) | |||||||||
| 通讯输出类型 | D1 | RS485通讯 | |||||||||
| D2 | RS232通讯 | ||||||||||
| 打印接口 | D3 | RS232C打印 | |||||||||
| 馈电输出 | P | DC24V | |||||||||
| USB转存功能 | U | USB转存（U盘） | |||||||||
| SD卡扩展功能 | SD | SD卡扩展（SD卡） | |||||||||
| 以太网通讯功能 | E | 以太网通讯 | |||||||||
